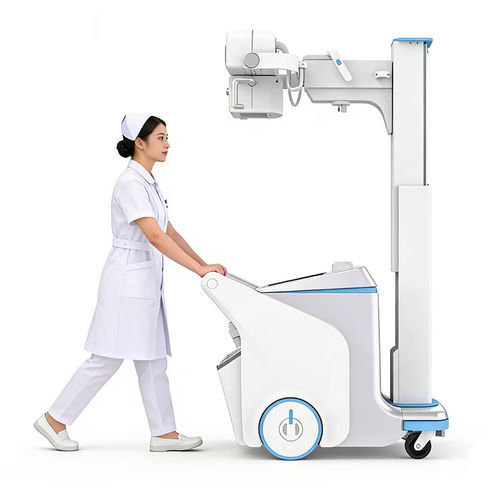

Цифровое рентгенографическое устройство YSX-mDR50B

Мобильная цифровая рентген-система YSENMED YSX-mDR50B 50 кВт — портативное решение, объединяющее беспроводный a‑Si плоский детектор, высокочастотный генератор 50 кВт, рентгеновскую трубку с вращающимся анодом и полностью шарнирно‑подвижную мобильную стойку для гибкой клинической визуализации.

Конфигурации

• YSENMED YSTCQ-1417L — Плоский детектор 430 mm × 430 mm (1 шт.)
• YSENMED YSTX-3 — Диагностическая рабочая станция DX (1 шт.)
• YSENMED YSFSQ-M50A — Высокочастотный генератор 50 кВт (1 шт.)
• YSENMED YSMXZ1301 — Рентгеновская трубка (1 шт.)
• YSENMED YSXS-A1 — Коллиматор (1 шт.)
• YSENMED YSMTYD50 — Мобильная стойка (1 шт.)
• Аккумуляторный блок питания — (1 шт.)
• Планшет — опция

Плоский детектор — Основные характеристики

• Технология: беспроводной a‑Si плоский детектор
• Материал сцинтиллятора: CsI
• Активный размер изображения: 430 mm × 430 mm
• Статическая матрица пикселей: 3072 × 3072 пикселей
• Эффективные пиксели: 9,4 млн
• Размер пикселя: 140 μm
• Пространственное разрешение: 3,5 lp/mm
• Градация серого: 16 бит
• Время захвата: ≤ 7 с (стандарт); опция ≤ 6 с; предварительный просмотр ≤ 3 с

Высокочастотный генератор — Основные характеристики

• Номинальная выходная мощность: 50 кВт
• Диапазон kV: 40–150 kV (шаг 1 kV)
• Диапазон mA: 50–630 mA
• Диапазон mAs: 0,5–320 mAs
• Входное питание: 220 V / 110 V однофазное

Рентгеновская трубка — Основные характеристики

• Фокус: 0,6 / 1,2 mm
• Максимальное напряжение: 150 kV
• Тип анода: вращающийся
• Тепловая емкость анода: 300 kHU
• Угол анода: 12°

Мобильная стойка — Основные характеристики

• Вертикальное перемещение (центр трубки): 600 mm – 2100 mm
• Телескопическое (боковое) перемещение (центр трубки): 720 – 1220 mm
• Горизонтальное вращение колонны: ±270°
• Угол наклона узла трубки: -15° до +90°
• Горизонтальное вращение узла трубки: ±90°
• Вращение коллиматора вокруг вертикальной оси: ±90°
• Размеры мобильной стойки: 1240 mm × 580 mm × 1385 mm

Коллиматор — Основные характеристики

• Управление: ручное
• Фильтр: 1,2 mm Al
• Освещение: LED лампа

Диагностическая рабочая станция DX — Особенности

• Дисплей: 19 дюймов
• Матрица пикселей: 3072 × 3072
• Управление пациентами: ручная регистрация и автоматический запрос WORKLIST
• Получение изображений: автоматическая подстройка окна, автоматическое кадрирование и передача
• Обработка изображений: коррекция, инверсия; просмотр: регулировка ширины/уровня окна, поворот, масштабирование и восстановление
• Медицинский отчет: автоматическая загрузка данных пациента
• Печать пленок: поддержка лазерной печати по стандарту DICOM 3.0
• Передача DICOM: отправка на любые PACS/рабочие станции, совместимые с DICOM 3.0
• Интеллектуальное переключение питания: поддержка экспозиции во время зарядки

Технические характеристики

• Активная область детектора: 430 mm × 430 mm; матрица: 3072 × 3072; эффективные пиксели: 9,4 млн; размер пикселя: 140 μm; 16 бит
• Время захвата детектора: ≤ 7 с (стандарт); опция ≤ 6 с; предпросмотр ≤ 3 с
• Мощность генератора: 50 кВт; kV 40–150 kV; mA 50–630 mA; mAs 0,5–320 mAs
• Питание: 220 V / 110 V однофазное
• Рентгеновская трубка: вращающийся анод, фокус 0,6/1,2 mm, 150 kV, тепловая емкость анода 300 kHU, угол анода 12°
• Диапазоны перемещений стойки: вертикаль 600–2100 mm; телескопически 720–1220 mm; вращение колонны ±270°; наклон трубки -15° до +90°; горизонтальное вращение ±90°
• Коллиматор: ручное управление, фильтр Al 1,2 mm, LED освещение
• Рабочая станция: 19" дисплей, поддержка DICOM 3.0, автоматическая обработка изображений и функции отчетности
