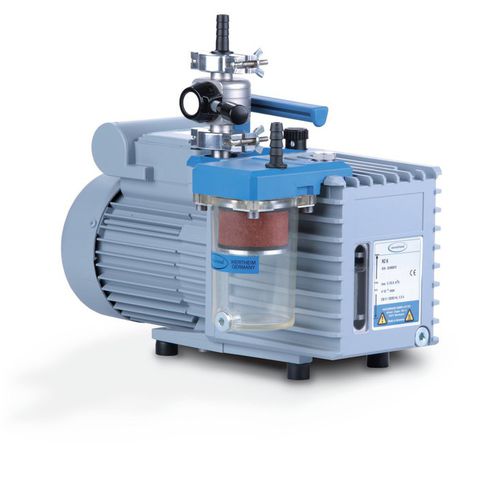

Вакуумный насос для лабораторий RZ 6

лопастныйсо смазкоймногоуровневый

Обзор

• Высокие производительные показатели даже при вакууме, близком к предельному
• Высокая стойкость к парам воды благодаря эффективному газовому балласту; хороший предельный вакуум даже при открытом балласте
• Герметичность при отключении; внешняя клапанная защита от обратного подсоса не требуется
• Большой рабочий объём масла: более длительные интервалы между заменами масла
• Простота обслуживания благодаря телескопической конструкции

Описание продукта
Эти роторно-пластинчатые насосы отличаются компактной конструкцией и небольшим весом для своей производительности. Они подходят для лабораторных и технологических применений, где требуется хороший предельный вакуум при среднем и повышенном газовом потоке. Поставляются комплекты, включающие насос, масляный туманный фильтр FO и запорный клапан VS 16.

Детали продукта

• Предельный вакуум: 2 x 10^-3 mbar
• Предельный вакуум с газовым балластом: 1 x 10^-2 mbar
• Макс. производительность 50 Hz: 5.7 m3/h
• Макс. производительность 60 Hz: 4.0 cfm

Технические данные и графики
Макс. производительность 50 Hz: 5.7 m3/h
Макс. производительность 60 Hz: 4.0 cfm
Предельное парциальное давление без газового балласта (abs.): 4 x 10^-4 mbar
Предельный вакуум: 2 x 10^-3 mbar / 1.5 x 10^-3 torr
Предельный вакуум с газовым балластом: 1 x 10^-2 mbar / 0.75 x 10^-2 torr
Число ступеней: 2
Допустимое давление водяного пара с газовым балластом: 40 mbar
Нижняя температура эксплуатации: 12 °C
Верхняя температура эксплуатации: 40 °C
Нижняя температура хранения: -10 °C
Верхняя температура хранения: 60 °C
Макс. обратное давление (abs.): 1.1 bar
Ёмкость масла (B-Oil) мин.: 0.34 l
Ёмкость масла (B-Oil) макс.: 0.73 l
Подключение всасывания: фланец KF DN 16 / штуцер для шланга DN 10 mm
Подключение нагнетания: штуцер для шланга DN 8-10 mm
Номинальная мощность двигателя: 0.18 kW
Номинальная скорость двигателя 50/60 Hz: 1500/1800 min^-1
Класс защиты по IEC 60529: IP 40
Габариты L x W x H: 420 x 230 x 240 mm
Вес: 17.8 kg
Шум (уровень звукового давления) при 50 Hz: 50 dBA
Комплект поставки: насос залит маслом и полностью собран, готов к использованию, с руководством; включает масляный туманный фильтр FO и запорный клапан VS 16

Характеристики / технические спецификации

• Модель: RZ 6 (2-ступенчатый роторно-пластинчатый насос)
• Поставляемая конфигурация: +FO (масляный туманный фильтр) +VS 16 (запорный/шиберный клапан)
• Производительность (50 Hz): 5.7 m3/h
• Предельный вакуум (без газового балласта): 2 x 10^-3 mbar (тип.)
• Предельный вакуум с газовым балластом: 1 x 10^-2 mbar
• Допустимость водяного пара с газовым балластом: до 40 mbar
• Ёмкость масла: 0.34–0.73 L (B-Oil)
• Подключения: всасывание KF DN 16 или штуцер DN 10 mm; нагнетание штуцер DN 8–10 mm
• Мощность двигателя: 0.18 kW при 1500/1800 min^-1 (50/60 Hz)
• Габариты (L×W×H): 420 × 230 × 240 mm; Вес: 17.8 kg
• Класс защиты: IP 40; Шум: 50 dBA (50 Hz)
• Комплект поставки: насос с заливкой масла, собранный и готовый к работе, поставляется с FO-фильтром и клапаном VS 16, руководством и технической документацией
