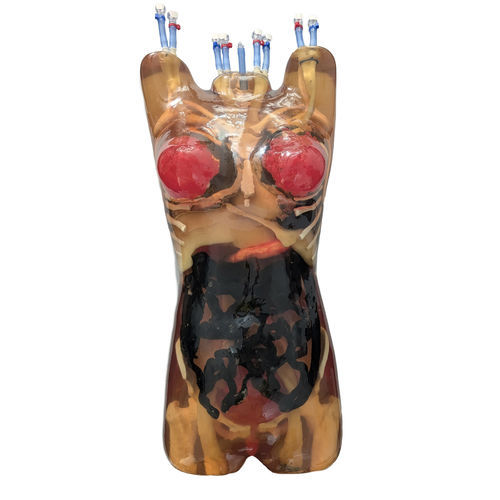

Тест-фантом для ультразвуковых исследований TO-A07

для радиографиидля томографиидля рентгеновского сканера

Краткое описание Этот фантом был разработан на основе набора данных КТ здоровой 35-летней пациентки (рост 168 см, ИМТ с поправкой на 22). Разработанная с использованием передового программного обеспечения искусственного интеллекта для извлечения анатомических структур, модель обеспечивает высокую точность и анатомическую достоверность. Анатомия

• Полный позвоночник
• Полная грудная клетка
• Плечи и ключицы
• Таз
• частичные бедренные кости
• Трахея
• Сердце (2 предсердия, 2 желудочка; 4 клапана; SVC; IVC; аорта; особенность придатков; гибкие клапанные структуры; пищевод)
• Легкие
• Диафрагма
• Груди (материал, имитирующий ткани тела, жировые ткани молочной железы, ткани молочной железы)
• Печень
• Желчный пузырь
• Желудок
• Почки
• Селезенка
• Поджелудочная железа
• Большой и тонкий кишечник
• Мочевой пузырь
• Шейка матки
• Вагинальный канал
• Яичники
• Матка

Особенности Фантом обеспечивает динамические движения сердца и дыхания. Он разработан для совместимости с несколькими модальностями (рентген, КТ, УЗИ) и допускает использование нескольких типов контрастного вещества. Передовые материалы, имитирующие ткани, воспроизводят мягкие ткани и кости, что способствует обучению радиологии, разработке систем и исследованиям. Особенности бьющегося сердца

• Модель бьющегося сердца с циклическим движением стенок сердца
• Водонаполняемые камеры с минимальным количеством воздушных карманов
• Доступ для введения внутривенного катетера
• Регулируемая пульсация: 0-200 уд/мин
• Регулируемая длительность импульса: 0-750 мс
• Регулируемая мощность пульсового потока: 0-100%
• Два выхода 0-6 л/мин (систола/диастола)
• Выход артериального давления до 430 мм рт. ст.
• Возможность подключения к сети 220 В или 110 В

Особенности дышащих легких

• Статические легкие могут быть преобразованы в динамические надувные легкие
• Реалистичные циклические дыхательные движения
• Регулируемая частота дыхания: 0-45 вдохов в минуту
• Регулируемый объем вдоха: 250 мл, 300 мл - 1200 мл (с шагом 100 мл)
• Комплектная система устанавливается на надежное основание Garolite (G10)

Опциональные настройки

• Настраиваемая функция кожи (включается по запросу)
• Настраиваемые жировые слои для имитации более высокого ИМТ: опциональные дополнения для ИМТ 28 и ИМТ 35
• Настраиваемый диаметр полой трахеи и другие модификации, указанные клиентом

Совместимость с визуализацией и примечания Оптимизировано для рентгена, КТ и УЗИ; также может использоваться при МРТ с отмеченными ограничениями в реалистичности ЖКТ. Представленные клинические изображения и сканы были получены с помощью адаптированных версий этого фантома (динамическое сердце/легкие и полый/наполняемый желудочно-кишечный тракт). Возможны небольшие отклонения во внешнем виде из-за особенностей материала и производственных допусков. Включено в заказ

• Взрослый торс (динамический) фантома
• Сердечный насос
• Легочный насос
• Руководство пользователя и инструкция по сборке
• 2-летняя гарантия
• Твердый футляр для переноски

Технические свойства (сводная таблица) Тип ткани | Скорость звука [м/с] | Плотность [г/см3] | Затухание на частоте 2,25 МГц [дБ/см] | Твердость [по Шору] | Т2 [мс] | Спеклы Органы со спеклами (печень, почки и т.д.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | ПЕРЕМЕЩЕНИЕ Органы без пятен (желудок, кишечник и т.д.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | НЕТ Ткани тела | 1410 ± 10 | 1,00 | 1,2 ± 0,2 | 30 | 65 | НЕТ/НИЗКАЯ Кортикальная кость | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | Н/А | Н/А | Н/А Трабекулярная кость | 2800 ± 50 | 2,03 | 21 ± 2 | N/A | N/A | N/A | N/A Тепловые свойства материала, имитирующего кость (краткое описание) Теплопроводность: 0,776 Вт/м-К Объемная удельная теплоемкость: 1,040 МДж/м3-К Тепловая диффузия: 0,746 мм2/с Тепловое сопротивление: 1,289 м-К/Вт Удельная теплоемкость: 0,978 Дж/г-°C Скорость звука: 3070 м/с Значения HU материала, имитирующего ткани (среднее) Ткани тела: -25 Трабекулярная кость: 800 Кортикальная кость: 1300 Аорта: 40 Полая вена: 40 Трахея: 80 (тканевая часть), -1000 (заполненная воздухом часть) Легкие: -850 Поджелудочная железа: 110 Диафрагма: 80 Жировые ткани молочной железы: -25 Ткани молочной железы: 35 Шейка матки: 50 Вагинальный канал: 50 Селезенка: 110 Почки: 110 Мочевой пузырь: 35 Стенка прямой и сигмовидной кишки: 100 Сердце: 40 Желудок: -850 Толстый и тонкий кишечник: 80 (ткань), -1000 (воздух) Яичники: 50 Матка: 50 Примечания По умолчанию фантом имеет полупрозрачный янтарный вид; особенности кожи и пользовательские жировые слои доступны в качестве дополнительных опций. Небольшие производственные допуски могут привести к незначительным отклонениям во внешнем виде.
