Устройство управления скорости воздуха VAV-9

движениядля вытяжных колпаков

Overview
TopAir VAV-9 — интегрированная система управления VAV (переменный объем воздуха) для интеллектуальной работы вытяжных шкафов. Система измеряет скорость воздуха с помощью датчика HOTWIRE и автоматически регулирует скорость вентилятора через качественный частотный преобразователь (VFD), обеспечивая соответствие заданным параметрам, снижение энергопотребления и уменьшение нагрузки на ОВК.

Safety and Monitoring
VAV-9 непрерывно контролирует воздушный поток и выдает визуальные и звуковые сигналы при отклонениях от заданных порогов. При критическом отказе внутренняя подсветка шкафа загорается красным, что обеспечивает быструю детекцию, в том числе персоналом с нарушениями слуха.

System Concept
Поставляется как прединтегрированное решение plug-and-play: логика управления, сенсорный экран и VFD предварительно настроены и запрограммированы. Это исключает необходимость отдельных закупок и полевых интеграций, сокращая время установки и сложности пусконаладки.

Use & Installation
VAV-9 может быть установлен в существующие вытяжные шкафы или в новые изделия. Типичные объекты: исследовательские лаборатории, медицинские учреждения, компании в области бионаук и университеты. Монтаж и электроподключение выполняются специалистами по ОВК.

Included components

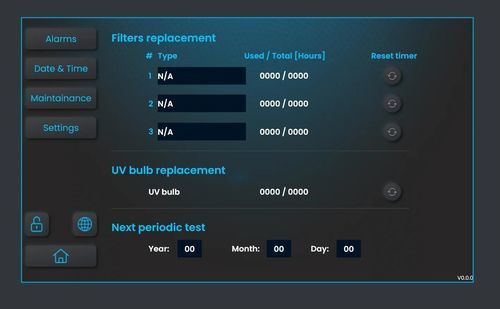

• 9" цветной сенсорный экран с визуальными и звуковыми индикаторами тревог и кнопкой отключения звука
• блок с датчиками и питанием для экрана
• частотный преобразователь (VFD) для управления частотой и напряжением двигателя

Features

• 9" цветной сенсорный экран с отображением и управлением уставкой, скоростью воздуха, тревогами и конфигурацией
• высококачественный частотный преобразователь (VFD) для эффективного управления вентилятором
• настраиваемые системы датчиков HOTWIRE для адаптации к конструкции каналов и шкафов
• удобный интерфейс для локального управления и мониторинга
• экономичное решение, включающее VFD и сенсорный экран
• VFD снижает шум двигателя и повышает энергоэффективность

Models (table)
Модель: VAV-9
Экран: 9" цветной сенсорный экран
Функция: Автоматическое управление скоростью воздуха (VAV + VFD) и центральная система для вытяжных шкафов
Диапазон отображения: 0 – 2 м/с
Порог аварии по низкому значению: настраиваемый
Выход: 3-фазный 3 x 230 V
Аналоговый вход: 0–10 VDC
Питающее напряжение: 110–220 V, 50/60 Hz

Technical specifications

• Модель: VAV-9
• Экран: 9" цветной сенсорный экран
• Функция: Автоматическое управление VAV + VFD для вытяжных шкафов
• Диапазон отображения: 0 – 2 м/с
• Порог аварии по низкому значению: настраиваемый
• Выход: 3-фазный, 3 x 230 V
• Аналоговый вход: 0–10 VDC
• Питающее напряжение: 110–220 V, 50/60 Hz
• Включенные компоненты: сенсорный экран, блок датчиков/питания, VFD
• Датчики: настраиваемые системы HOTWIRE по запросу
• Тревоги: визуальные и звуковые; при отказе внутренняя подсветка шкафа загорается красным для удаленной детекции
• Типичные применения: исследовательские лаборатории, медицинские учреждения, компании в области бионаук, университеты
