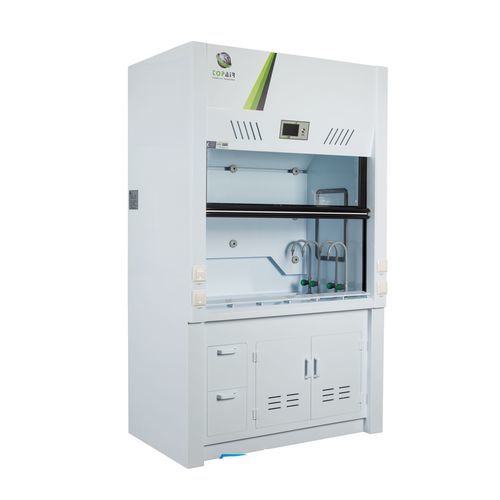

Вытяжной шкаф вытяжка химреагентов FH-120-PP

выпускадля лабораторийдля исследовательских лабораторий

Обзор
Вытяжные шкафы из полипропилена TopAir изготовлены из 8 мм сварных панелей из некоррозионного полипропилена с высокой химической стойкостью. Они отводят опасные пары кислот, щелочей, летучих органических соединений и других агрессивных веществ, обеспечивая защиту персонала лаборатории. Выхлоп выводится наружу через крышный или настенный вентилятор. Изделия прошли независимые испытания и сертифицированы по EN‑14175, ASHRAE 110‑1995 и имеют маркировку CE.

Конструкция / Основные компоненты

• 8 мм сварной полипропилен с высокой химической стойкостью
• Рабочая поверхность из полипропилена (дополнительно: нержавеющая сталь, керамика, эпоксид, HPL)
• Фронтальное защитное стекло 5 мм с противовесной системой
• Нижний вентилируемый базовый шкаф из полипропилена
• Подвод/отвод воздуха через верхнюю и заднюю панель

Особенности

• Базовая система управления: 7” цветной сенсорный экран для управления освещением и розетками
• Опциональные апгрейды управления: AFA, VAV, Active
• AFA: 7” экран с отображением скорости воздуха и аварийной сигнализацией
• VAV: 10.1” экран с автоматическим контролем расхода воздуха (включает VFD), отображение температуры и влажности
• Active: 10.1” экран с энергосбережением, автоматическим движением заслонки и подсистемой обнаружения близости
• 800 lux LED‑подсветка, отделена от рабочей зоны (опция — взрывозащищённое освещение)
• Опциональные аксессуары: краны воды/газа/вакуума, полипропиленовые мойки, розетки, леса, наружный вентилятор
• Сертификация: EN‑14175, ASHRAE 110‑1995, CE

Модели (таблица тех. характеристик/моделей)
Spec/ Model | FH-120-PP | FH-150-PP | FH-180-PP | FH-200-PP | FH-220-PP
Внешние размеры Ш x Г x В | 1200 x 830 x 2320mm (47.3 x 32.6 x 91.3”) | 1500 x 830 x 2320mm (59.0 x 32.6 x 91.3”) | 1800 x 830 x 2320mm (70.8 x 32.6 x 91.3”) | 2000 x 830 x 2320mm (78.7 x 32.6 x 91.3”) | 2200 x 830 x 2320mm (86.6 x 32.6 x 91.3”)
Рабочее пространство (Ш x Г x В) | 1000 x 630 x 1170mm (39.4 x 24.8 x 46”) | 1300 x 630 x 1170mm (51.2 x 24.8 x 46”) | 1600 x 630 x 1170mm (63 x 24.8 x 46”) | 1800 x 630 x 1170mm (70.8 x 24.8 x 46”) | 2000 x 630 x 1170mm (78.8 x 24.8 x 46”)
Размеры патрубка вытяжки | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 12”/315MM | 1 x 12”/315MM
Макс. открытие передней створки | 720 mm / 28.3” (всe модели)
Стандарт производства / испытаний | EN-14175 / ASHRAE 110-1995
Скорость воздуха | 0.5±0.1 m/s (100±20 fpm)
Материал корпуса | Полипропилен
Рабочая поверхность | Стандарт: полипропилен. Другие опции: HPL / Керамика / Эпокси / Нержавеющая сталь
Опциональная система | Стандартный контроль: 7” цветной дисплей с вкл/выкл; доступны апгрейды (AFA, VAV, Active)
Доп. аксессуары | Водяной кран / газовый кран / вакуумный кран / полипропиленовая мойка / триплекс‑стекло / взрывозащищённое освещение
Питание | 110/220 V, 50/60 Hz. Стандарт — однофазное; трёхфазное — по спецзаказу
Освещение | 800 lux LED

Аксессуары (краткая таблица)
Модель | Описание
FH-ACTIVE | Активная система заслонки с 10.1” экраном
FH-AFA | 7” управление с сигнализацией/индикацией расхода воздуха
FH-FAN-1500-300 | Центробежный вентилятор 1.5 kW 2800 rpm / IE3 DIA 300 mm
FH-PP-KP4B | Полипропиленовая чашевая мойка (несколько размеров)
FH-FAN-750 | Центробежный вентилятор 0.75 kW 2800 rpm / IE3 DIA 250 mm
FH-GTAP | Газовый кран
FH-KIT | Комплект: 1 водяной кран, 1 газовый кран, 1 чашевая мойка, 4 розетки
FH-SOCKET | Электрическая розетка
FH-VAV | Монитор расхода воздуха с звуковой сигнализацией VAV + VFD установлен, включая 7’’ сенсорный контроллер
FH-WTAP | Водяной кран

Технические характеристики

• Материал: сварные панели из полипропилена (8 мм) с высокой химической стойкостью
• Фронтальное защитное стекло: 5 мм с противовесной системой
• Рабочая поверхность: стандарт — полипропилен; опции: HPL, керамика, эпокси, нержавеющая сталь
• Вентиляция: подача/вытяжка через верхние и задние панели; размеры патрубка по модели
• Номинальная скорость воздуха: 0.5 m/s ±0.1 m/s (100 ±20 fpm)
• Освещение: 800 lux LED, отделено от рабочей зоны; опция — взрывозащищённое освещение
• Системы управления: стандартный 7” сенсорный экран; опции AFA (7”), VAV (10.1” с VFD), Active (10.1”)
• Питание: 110/220 V, 50/60 Hz однофазное стандарт; трёхфазное — по запросу
• Нормы и сертификаты: EN‑14175, ASHRAE 110‑1995, CE (независимые испытания)
• Доступные ширины: FH-120-PP, FH-150-PP, FH-180-PP, FH-200-PP, FH-220-PP
• Опциональные аксессуары: краны (вода/газ/вакуум), мойки, взрывозащищённое освещение, вентиляторы, монтажные наборы
