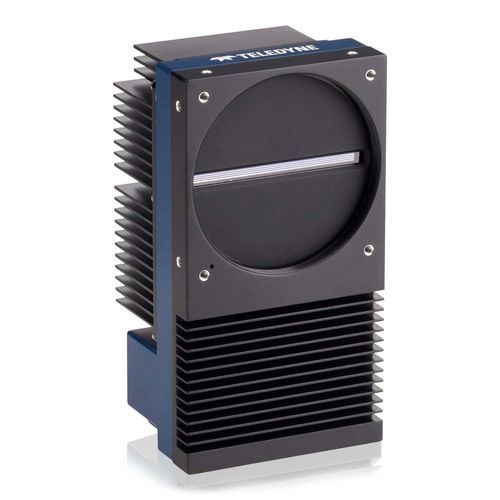

Камера для контроля Linea HS2

для медико-биологических науклинейнаяCMOS

Обзор
Linea HS2 — это TDI-линейная камера, разработанная для сверхвысокоскоростной съёмки в условиях слабого освещения. Доступна с горизонтальным разрешением 8192 или 16384, использует BSI мульти‑массивный charge‑domain TDI CMOS‑датчик с пикселем 5 µm и поддерживает максимальную частоту строк 1 MHz. Двойные разъёмы Camera Link HS (CLHS) CX4 и активные оптические кабели обеспечивают высокоскоростную передачу данных и защиту от ЭМИ.

Ключевые характеристики

• BSI мульти‑массивный charge‑domain TDI CMOS‑датчик
• Выбор горизонтального разрешения: 8192 или 16384 (архитектура multi‑array TDI)
• Размер пикселя: 5 µm
• Макс. частота строк: 1 MHz (1000 kHz)
• Dual CLHS CX4 интерфейсы с суммарной пропускной способностью до 16 GB/s
• On‑chip binning для повышения скорости и пропускной способности
• Конфигурируемые режимы для приоритизации частоты строк, динамического диапазона или полного заряда ячеек в зависимости от задачи
• Активные оптические кабели (AOC) для иммунитета к ЭМИ и увеличенной длины кабеля
• Разработана как бесшовное обновление предыдущих моделей Linea HS (тот же размер пикселя, оптика, кабели, крепления)

Полное решение для обработки изображений
Linea HS2 интегрируется с семейством frame grabber'ов Xtium3 CLHS от Teledyne (например, Xtium3 CLHS PX8) для поддержки CLHS следующего поколения. Система поддерживает параллельную пересылку данных между несколькими ПК (до 12) и использование AOC для длин кабелей свыше 100 метров при сохранении целостности сигнала.

Типичные области применения

• Инспекция полупроводниковых пластин (wafers)
• Инспекция упаковок высокой плотности
• Инспекция плоских дисплеев (FPD)
• Генетическое секвенирование
• Цифровая патология

Основные характеристики семейства / Таблица
Тип камеры: TDI Line Scan
Технология датчика: CMOS (BSI, multi‑array charge‑domain TDI)
Поддерживаемые интерфейсы: Camera Link HS (CLHS)
Спектральный диапазон: UV (350–400 nm), Видимый (400–700 nm), NIR (700–1000 nm)

Технические характеристики

• Разрешения: 8192 x 288 и 16384 x 288 (конфигурация multi‑array TDI)
• Размер пикселя: 5 µm
• Датчик: BSI мульти‑массивный charge‑domain TDI CMOS
• Макс. частота строк: 1000 kHz (1 MHz)
• Интерфейсы: Dual Camera Link HS (CLHS) CX4
• Пропускная способность данных: до 16 GB/s (dual CLHS)
• On‑chip binning: поддерживается
• Оптическое подключение: активные оптические кабели (AOC) для иммунитета к ЭМИ и >100 м длины кабеля
• Совместимость системы: Совместима с Xtium3 CLHS frame grabber; поддерживает параллельную обработку на нескольких ПК
• Спектральная чувствительность: UV (350–400 nm), Видимый (400–700 nm), NIR (700–1000 nm)
