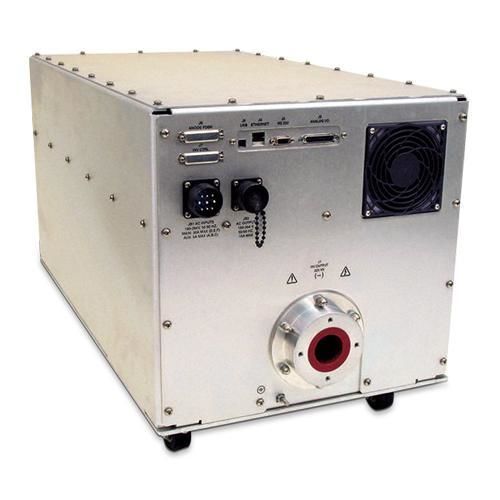

Генератор рентгеновского излучения для многофункциональной радиографии XRV series

установленный в системе

Обзор
Серия XRV компании Spellman — это компактные промышленные блоки питания для рентген‑генераторов с выходной мощностью от 1,8 кВт до 6,0 кВт и диапазоном постоянного выходного напряжения от 5 кВ до соответствующей семейной величины (160/225 кВ), а также биполярными вариантами ±160 кВ/±175 кВ/±225 кВ. Доступны конфигурации с отрицательной, положительной или биполярной полярностью; предназначены для OEM‑интеграции в системы промышленной инспекции и сканирования.

Ключевые характеристики

• Семейства: 160 кВ, 225 кВ, 320 кВ, 350 кВ и 450 кВ
• Варианты мощности: 1,8 кВт, 3,0 кВт, 4,0 кВт, 4,5 кВт и 6,0 кВт
• Вход переменного тока с коррекцией коэффициента мощности (активный PFC для однофазных моделей; пассивный PFC для 6,0 кВт трифазных)
• Интегрированные двойные источники филамента с замкнутым контуром управления эмиссией (0–6 A @ до 10 Vdc)
• Аналоговое и цифровое управление: USB, Ethernet, RS-232 и 25‑контактный аналоговый разъём
• HV‑разъёмы выхода: R24 или R28 (одинарные или двойные для биполярных моделей)

Применения

• Неразрушающий контроль (NDT) и промышленная инспекция
• Рентгеновское сканирование и системы безопасности
• OEM‑интеграция в рентгеновские системы

Выбор модели (пример)

• XRV160*1800 — 160 кВ, 1,8 кВт, положительная или отрицательная полярность
• XRV160*6000 — 160 кВ, 6,0 кВт, положительная или отрицательная (варианты 208 В или 400 В)
• XRV320P&N1800 — ±160 кВ, 1,8 кВт, биполярный
• XRV450P&N4500 — ±225 кВ, 4,5 кВт, биполярный

Технические характеристики (выдержка)

• Диапазоны выходного напряжения: 5 кВ до значения семейства (160/225 кВ) или ± конфигурации для биполярных моделей
• Выходной ток: в зависимости от модели (типично 0–30 мА; некоторые модели до 0–50 мА)
• Точность выходного напряжения: 0,25 %; стабильность: ≤0,1 % в течение 8 часов после 1 часа прогрева (тип.)
• Шумы/пульсации (p-p): до <0,025 % в зависимости от модели
• Габариты примеры: XRV160 одно устройство 256 × 436 × 609 мм; XRV225 одно устройство 404 × 432 × 780 мм
• Масса примеры: одиночные блоки 68–109 кг; двойные/биполярные конфигурации до ~218 кг

Управление и интерфейсы

• Аналоговый интерфейс (25‑контактный D): программирование/мониторинг kV/mA, управление филаментом, межблокировки, сигналы ошибок
• Цифровые: RS-232 (9‑контактный), Ethernet (RJ45), USB (стандарт)
• Программное обеспечение управления: пример Windows GUI; поддержка встраивания OEM

Эксплуатация и соответствие

• Температура эксплуатации: 0 °C до +50 °C; хранение: -40 °C до +85 °C
• Влажность: 20 %–85 % RH, без конденсации; охлаждение: принудительная вентиляция
• Соответствие: директивы EEC EMC и Low Voltage; RoHS‑совместимость; см. документацию продукта

Примечания
Технические характеристики могут быть изменены. Для полного и актуального описания обращаться к техническому паспорту Spellman XRV.
