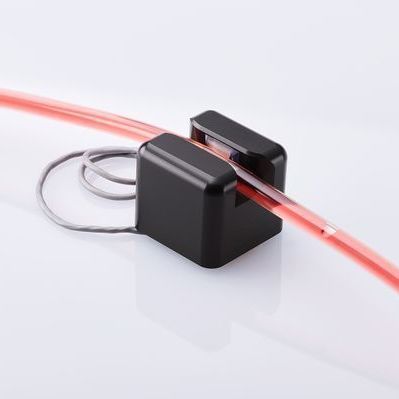

Датчик для газов SONOCHECK® ABD

медицинскойминиатюрныйультразвуковой

Описание продукта
Ультразвуковые датчики воздушных пузырьков SONOCHECK, модели ABD05 и ABD07, разработаны для медицинских применений с повышенными требованиями к безопасности. Датчики бесконтактно обнаруживают воздушные и газовые пузырьки в трубках, по которым текут жидкости, такие как кровь, плазма крови, вода или солевые растворы, а также обеспечивают индикацию «мокрый/сухой». В медицинских системах датчики в первую очередь служат для защиты пациента от опасной инфузии воздуха.

Преимущества продукта

• Различные концепции безопасности
• Бесконтактное ультразвуковое измерение
• Не требует среды сопряжения
• Компактная и модульная конструкция
• Интегрированная электроника; внешняя плата не требуется
• Специфическое обнаружение микропузырей для приложений
• Без обслуживания и износа
• Опциональное программное обеспечение для настройки и тестирования датчиков

Особенности
Простая интеграция Plug & Play

• Компактная модульная конструкция для применений с высокими гигиеническими требованиями
• Простое размещение трубок в датчике без использования среды сопряжения
• Автоматическая адаптация к динамически изменяющимся акустическим условиям

Умные датчики с современной архитектурой безопасности

• Интеллектуальная технология ультразвуковой передачи
• Одноканальная конструкция с циклическим самотестированием (в зависимости от типа)
• Расширенная fail-safe архитектура безопасности с непрерывными самотестами без слепых зон (в зависимости от типа)
• Резервированная конструкция с двумя приёмными керамиками и электроникой (в зависимости от типа)
• Асимметричный алгоритм для динамической адаптации и установки оптимального рабочего состояния

Области применения

• Диализ и трансфузии
• Аппараты «сердце-легкие» и ECMO
• Кроворазделители
• Медицинские насосы (инфузионные, сердечные, питания, контрастные среды)
• Диагностические системы
• Транспортировка органов и трансплантационная медицина

Технические данные (фрагмент)
Параметр | SONOCHECK ABD05 | SONOCHECK ABD07
Циклический самотест | ✓ | ✓
Fail-safe архитектура | ✓ | -
Интегрированная электроника | ✓ | ✓
Питание | 5 VDC | 5 VDC
Программное обеспечение | ✓ | ✓
Выходы - TTL Logic | ✓ | ✓
Выходы - Serial | ✓ | ✓
Выходы - PWM | ✓ | ✓
Сертификация RoHS / REACH | ✓ | ✓
Миниатюризация | - | ✓

Характеристики / Технические спецификации

• Серии/модели: SONOCHECK ABD05, SONOCHECK ABD07 (часть серии SONOCHECK® ABD)
• Бесконтактное ультразвуковое обнаружение воздушных и газовых пузырьков в трубках
• Примеры обнаруживаемых сред: кровь, плазма, вода, солевые растворы
• Индикация мокрый/сухой доступна
• Функции безопасности: циклический самотест; в зависимости от типа — fail-safe архитектура и резервное аппаратное обеспечение
• Выходы: TTL Logic, последовательный интерфейс, PWM
• Интегрированная электроника; внешняя плата не требуется
• Питание: 5 VDC
• Соответствует RoHS / REACH
• Без обслуживания и износа
