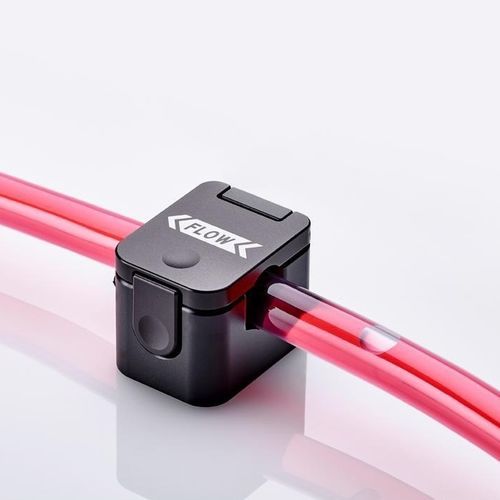

Датчик расхода SONOFLOW® CO.56 Pro V2.0

медицинскойультразвуковой

Обзор
Гибридные сенсоры потока и пузырьков SONOFLOW® CO.56 Pro V2.0 и SONOFLOW® CO.56 объединяют точное измерение расхода и надёжное обнаружение воздушных пузырьков в заполненных жидкостью медицинских трубках. Эти неинвазивные бесконтактные датчики типа clamp-on обеспечивают простую интеграцию, могут быть закреплены на трубке или смонтированы на медицинских приборах без контакта с средой и разработаны с учётом высоких требований безопасности в медтехнике. Встроенная электроника и обработка на борту обеспечивают небольшую занимаемую площадь.

Преимущества продукта

• Комбинация измерения расхода и обнаружения пузырьков
• Высокоточный неинвазивный контроль жидкости
• Бесконтактное обнаружение воздушных пузырьков в трубопроводах
• Разработано специально для медицинских применений
• Длительный срок службы и встроенная электроника (внешняя плата не требуется)

Ключевые характеристики

• Гибридный датчик: одновременное измерение расхода и обнаружение пузырьков
• Лёгкая подвесная версия для навешивания на трубку (SONOFLOW® CO.56 Pro V2.0)
• Компактная версия для фиксированного монтажа на медицинских устройствах (SONOFLOW® CO.56)
• Различные размеры датчиков для охвата широкого диапазона типичных медицинских диаметров трубок
• Встроенная электронная плата и микропроцессор
• Серийный интерфейс RS-485 (управление и объединение до 12 датчиков)
• Опциональное программное обеспечение для параметрирования и визуализации

Безопасность и конструкция

• Отказоустойчивая архитектура с циклическими самотестами и watchdog, обеспечивающая функциональные выходы в случае ошибок
• Начальная процедура тестирования после включения питания или сброса ПО
• Высокая электромагнитная устойчивость и изоляция до 1000 В (расширенные функции безопасности для SONOFLOW® CO.56 Pro V2.0)
• Классификация: CF (cardiac floating) для SONOFLOW® CO.56 Pro V2.0
• Отсутствие механических частей, контактирующих со средой (защищает кровяные клетки; способствует стерильности системы)

Электроника и принцип измерения

• Встроенная электронная плата и микропроцессор
• Интерфейс RS-485 для объединения и управления несколькими датчиками
• Двухстороннее измерение расхода на основе ультразвукового метода времени пролёта
• Обнаружение пузырьков с использованием технологии передачи

Области применения

• Системы внешней жизнеподдержки (ECLS)
• Аппараты искусственного кровообращения и ECMO
• Кардиопомпы и системы поддержки сердца
• Перфузионные системы
• Системы транспортировки органов
• Устройства для роботизированной хирургии

Загрузки (доступна документация)
Продуктовые листы, брошюры и технические паспорта доступны для SONOFLOW® CO.56 Pro V2.0 и SONOFLOW® CO.56.

Технические характеристики

• Принцип измерения: ультразвук
• Метод измерения: комбинация измерения расхода и обнаружения пузырьков
• Установка: SONOFLOW® CO.56 Pro V2.0 — подвесной монтаж на трубке, опциональная встроенная версия; SONOFLOW® CO.56 — встроенный / фиксированный монтаж
• Трубки (примеры): SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"; SONOFLOW® CO.56 — 4 мм ... 16 мм
• Материал трубки: PVC; SONOFLOW® CO.56 дополнительно совместим с силиконом, PTFE, PFA, FEP, TPE, Tygon, PE и др.
• Материал корпуса: алюминий (CO.56 Pro V2.0: черный; CO.56: красный, серый)
• Вес: CO.56 Pro V2.0 — около 100 г; CO.56 — около 120 ... 145 г в зависимости от размера
• Интерфейсы: RS-485
• Степень защиты: IP67
• Регуляторные стандарты: IEC 60601-1 (медицинская безопасность, 3-е изд.), IEC 60601-1-2 (ЭМС, 4-е изд.), IEC 61157 (акустическое излучение), RoHS 2011/65/EU
