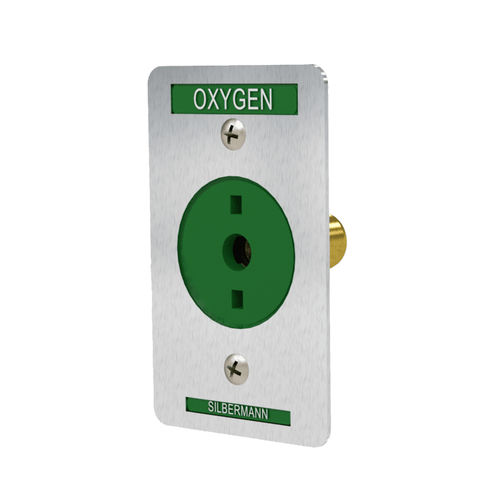

Выпускное отверстие ромбовидного типа Sil-Ohio

для медицинских газов

Мы разрабатываем и производим наши клеммные блоки для выхода медицинского газа типа Sil-Ohio Diamond для долговечной работы, обеспечивая стабильную и надежную подачу медицинского газа к пациентам и медицинскому оборудованию в больницах, клиниках, машинах скорой помощи и т. д.

Перед отправкой все розетки полностью проверяются на наличие потока и утечек, а также очищаются для работы с кислородом.

Наши газовые розетки Sil-Ohio Diamond Type продуманно разработаны промышленными дизайнерами, чтобы обеспечить приятную и привлекательную среду для пациентов и медицинского персонала.

Доступны розетки для различных типов газов, включая кислород и вакуум, с цветовой маркировкой для легкого распознавания. По запросу доступны различные конфигурации - настенные, панельные и подвесные.

Характеристики

• Принимает алмазные адаптеры Sil-Ohio, предназначенные для конкретных газов.
• Все розетки проходят 100% гидростатическое тестирование на герметичность. Розетки собираются на заводе, обезжириваются и очищаются для работы с медицинским газом.
• Индексированы для исключения взаимозаменяемости газовых служб.
• поворотная на 360 градусов входная труба для удобства установки.
• Низкий уровень технического обслуживания благодаря использованию уплотнений VITON в переднем узле (значение защелки).

Стандарты медицинских газовых систем:
Требования NFPA 99, EN ISO 7396-1.

Применимые стандарты:
NFPA 99, ISO 9170-1.

Система менеджмента качества Silbermann:
Отмечена знаком CE.

Технические данные

• Медицинская газовая розетка должна быть типа SILBERMANN Diamond и изготавливаться в соответствии со стандартом ISO 9170-1.
• Розетка должна быть предназначена для конкретного газа. Для этого каждая лицевая панель должна соединяться с соответствующим модулем скрытого монтажа посредством штифтовой кодировки, специфичной для данного газа.
• Розетки для избыточного давления и вакуума должны быть оснащены первичными и вторичными обратными клапанами для обеспечения возможности проведения испытаний.
• Передний клапанный узел с механизмом фиксации должен включать лицевую панель из анодированного алюминия.
• Розетка должна изготавливаться с медной трубкой типа K длиной 175 мм и наружным диаметром 12,7 мм (1/2″). Соединительная трубка модуля скрытого монтажа должна быть припаяна к корпусу розетки твёрдым серебряным припоем.
• После установки модуля скрытого монтажа должна быть предусмотрена регулировка глубины установки розетки для компенсации различной толщины стен.
• Розетка с быстроразъёмным соединением должна соответствовать стандарту ISO 9170-1 и допускать подключение исключительно соответствующего адаптера Silbermann Diamond, предназначенного для конкретного газа.
• Перепад давления на розетке должен составлять менее 20 кПа при расходе 120 л/мин и входном давлении 350 кПа (3,5 бар).
• В полностью открытом положении розетка обеспечивает расход до 600 л/мин и давление 400 кПа (4 бар).
