Система интегрирования для видеорегистрации DM-AIO-K4 4

для трассировкидля операционного блокавидеосигнал

Обзор
DM-AIO-K4 — компактная система интеграции операционной и управления медиаконтентом в 4K, обеспечивающая маршрутизацию видео, хирургическую запись, управление устройствами, стриминг, двустороннее аудио/видео, DICOM Worklist и подключение к PACS. Разработана для цифрового обновления небольших и средних операционных как комплексная платформа для 4K‑маршрутизации, записи, управления устройствами и рабочих процессов с медиаконтентом, привязанным к пациенту.

Ключевые особенности платформы

• 4×4 HDMI 2.0 входов/выходов, поддержка до 3840×2160 @ 60 Hz
• Интегрированное управление OR‑устройствами: освещение, столы, подвесы, PTZ‑камеры
• Хирургическая запись в MP4/AVI с разбиением файлов по времени или размеру
• Управление медиаконтентом, привязанным к пациенту, с интеграцией DICOM Worklist и PACS
• Стриминг, прямая трансляция и двусторонняя AV‑коллаборация
• Сетевое хранилище и экспорт на USB с двойным Gigabit Ethernet

Решаемые задачи

• Фрагментированные AV‑системы: объединение эндоскопов, полевых камер, мониторов и комнатных камер в единую платформу маршрутизации и отображения.
• Неупорядоченные хирургические материалы: привязка видео и снимков к данным пациента/операции для надежного поиска случаев.
• Множество точек управления: единый интерфейс для освещения, столов, подвесов, камер и медиаустройств для упрощения клинических рабочих процессов.

Одна центральная платформа — Описание решения
DM-AIO-K4 подключает распространенные хирургические видеоресурсы, маршрутизирует их на соответствующие дисплеи, записывает высококачественный контент, поддерживает совместимое управление OR‑устройствами и сохраняет захваченный контент связанным с клиническим случаем. Предназначен для цифровой модернизации помещения без затрат и сложности крупных корпоративных OR‑платформ.

Основные функции

• Объединение видеомаршрутизации, записи, коммуникаций и управления совместимыми устройствами.
• Обеспечение последовательного рабочего процесса для предварительного просмотра, захвата и извлечения медиа по делу.
• Поддержка хирургического обучения, документации и интеграции с системами больницы.
• Предоставление практической основы для компактных цифровых решений в операционных.

Примеры развёртывания

• Мобильная сенсорная рабочая станция: компактная локальная точка управления для маршрутизации, записи, управления устройствами и рабочих процессов с медиа, привязанными к пациенту.

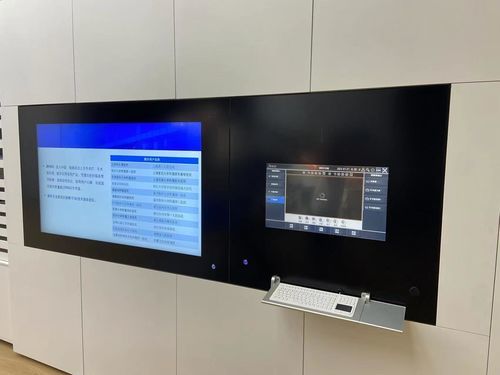

• Интегрированная настенная установка: централизованная визуализация и управление с двумя дисплеями и мультимедийным интерфейсом для экономии места в цифровой операционной.

Ключевые возможности

• 4K‑видеомаршрутизация — четыре HDMI 2.0 входа и четыре HDMI 2.0 выхода для маршрутизации источников к дисплеям операционной.
• Многоисточниковый предпросмотр — предпросмотр до четырех источников в одиночном, двойном или квадро‑виде.
• 4K хирургическая запись — запись до 3840×2160 @ 60 Hz в MP4 или AVI с разбиением файлов по длительности или размеру.
• Медиа, связанные с пациентом — связывание видео и снимков с метаданными пациента/операции для организованного хранения.
• DICOM & Worklist — запрос данных пациента, создание patient‑linked DICOM файлов и отправка в PACS.
• Сеть & хранение — внутреннее хранилище, экспорт/резервное копирование по USB, веб‑доступ и FTP‑загрузка через двойной Gigabit Ethernet.
• Централизованное управление устройствами — управление совместимыми хирургическими светильниками, операционными столами, потолочными подвесами и PTZ‑камерами; интеграция настраивается по проекту.
• Вещание & стриминг — прямая трансляция и сетевой стриминг для обучения и авторизованного удаленного наблюдения.
• Двусторонняя коллаборация — двустороннее аудио/видео для обучения и удаленной поддержки.
• Серийные интерфейсы — четыре порта RS232/485 с поддержкой VISCA для управления PTZ и проектных интеграций.
• Базовые средства доступа и аудита — управление доступом пользователей и логирование операций; настраивается по проекту.
• Инструменты приватности и изображения — водяные знаки, динамическая маскировка мозаикой и регулировки изображения (яркость, контраст, резкость, насыщенность).
• Поддержка соответствия проекту — опции по электробезопасности медицинского оборудования и ЭМС предоставляются в зависимости от целевого рынка и конфигурации.

Клинический медиапроцесс

• ШАГ 01 — Запрос Worklist: получение информации о пациенте и процедуре из рабочего процесса больницы.
• ШАГ 02 — Подтвердить контекст: выбор корректного пациента и случая перед захватом.
• ШАГ 03 — Захват & Запись: запись 4K‑видео и фиксация ключевых хирургических изображений.
• ШАГ 04 — Создать DICOM: генерация patient‑linked DICOM контента для клинического использования.
• ШАГ 05 — Загрузка в PACS: архивирование и просмотр медиа через PACS‑окружение больницы.

Примечания по интеграции и настройке
Платформа настраивается под проект больницы для подключения DICOM/Worklist/HIS/RIS/PACS, интерфейсов устройств и сетевых/рабочих требований. Хранилище, AV‑интерфейсы, управление устройствами, метод установки, периферия и интеграция с системой больницы могут быть адаптированы для каждого проекта.

Технические характеристики

• Модель: DM-AIO-K4
• Архитектура: промышленная x86‑платформа
• Процессор: Intel Core i7-8700
• ОЗУ: ≥16 GB
• Хранение: 128 GB SSD + 2 TB HDD
• Видеовход: 4 × HDMI 2.0
• Видеовыход: 4 × HDMI 2.0
• Макс. разрешение: до 3840 × 2160 @ 60 Hz
• Макет отображения: одиночный / двойной / четверной вид
• Запись: до 4K@60Hz; MP4 / AVI; разбиение по времени или размеру
• Стандартное управление устройствами: 4 × RS232/485; поддержка VISCA
• Пользовательская интеграция OR: совместимые хирургические светильники, операционные столы, потолочные подвесы и другие устройства (подлежат оценке интерфейсов/протоколов)
• Вещание & коллаборация: прямая трансляция, сетевой стриминг и двустороннее аудио/видео
• Сеть: 2 × Gigabit Ethernet RJ45
• Больничный рабочий процесс: DICOM, Worklist, интеграция проектов HIS / RIS / PACS
• Аудио: встроенный усилитель для совместимых пассивных потолочных динамиков
• Управление системой: базовый контроль доступа пользователей и журнал операций; настраивается по проекту
• Конфигурация: хранилище, интерфейсы и системные функции настраиваются по проекту
