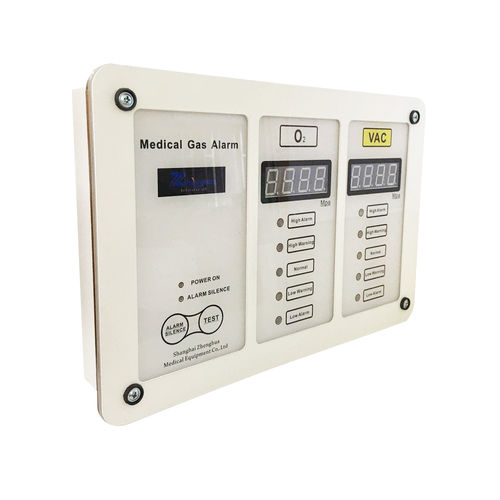

Система сигнализации зоны

для медицинских газов

Газосигнализатор используется для контроля давления в трубопроводе системы подачи воздуха медицинского центра и реагирования на изменение давления с помощью электронного оборудования. Когда давление становится выше или ниже установленного значения, система автоматически подает звуковой и световой сигнал тревоги, чтобы напомнить управляющему персоналу о необходимости реагирования на систему подачи воздуха в медицинском центре. Принцип работы газосигнализатора: В газосигнализаторе используется электроконтактный манометр для обеспечения сигнала переключения, то есть электроконтактный манометр имеет два контакта верхнего предела и нижнего предела давления, и значение давления, указанное контактом, представляет собой максимальное и минимальное допустимое давление газопровода соответственно. Значения контактов верхнего и нижнего пределов давления измерителя могут быть отрегулированы вручную. Электроконтактный манометр подключается последовательно в напорный трубопровод. Когда давление в трубопроводе превышает верхнее предельное значение, стрелка манометра соприкасается с верхним предельным контактом, генерируя электрический сигнал. Аналогично, когда давление в трубопроводе ниже нижнего предельного значения, стрелка манометра контактирует с нижним предельным контактом, также генерируя электрический сигнал, который мы называем сигналом переключения. Сигнал переключателя подключается к печатной плате газосигнализатора для формирования импульса тока - при подключении высоковольтного электрического сигнала газосигнализатор начнет сигнализацию "избыточного давления", причем одновременно,
