Отсеивающая решетка с плоским детектором

Обзор
Антирассеивающие рентгеновские решетки — это аксессуары для рентгенографических и флюороскопических систем, уменьшающие рассеянное излучение для повышения контраста и четкости диагностических изображений. Newheek поставляет круглые решетки для усилителей изображения и прямоугольные решетки с полой ручкой для переносного и флюороскопического оборудования; размеры и параметры могут быть адаптированы для медицинской и ветеринарной визуализации.

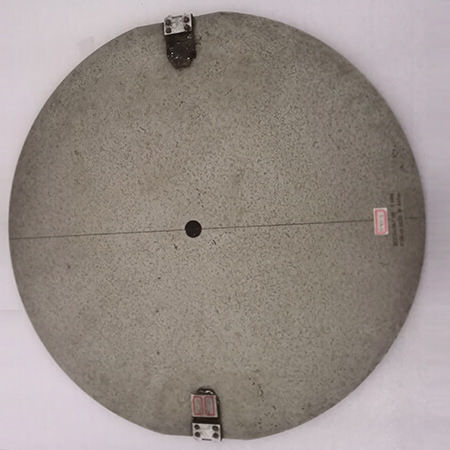

Круглые рентгеновские решетки для усилителей изображения

• Ø242 мм — соотношения решетки 8:1, 10:1, 12:1; фокусное расстояние (F.D.) 0,7–1,8 м (опция); для 9" усилителя изображения
• Ø266 мм — соотношения 8:1, 10:1, 12:1; F.D. 0,7–1,8 м (опция); для 12" усилителя изображения

Прямоугольная решетка с полой ручкой

• 498,5 × 449 мм (пример) — соотношения решетки 8:1, 10:1, 12:1; F.D. 0,7–1,8 м (опция); специализированная решетка, настраиваемая в дюймах, оснащена полой ручкой для безопасной и эргономичной переноски в полевых условиях

Принцип работы
Во время облучения основная часть луча проходит через объект, а часть фотонов рассеивается, снижая контраст. Решетка состоит из свинцовых поглощающих полос и заполнителя промежутков: прямые лучи проходят через промежутки к детектору, тогда как наклонные рассеянные лучи поглощаются свинцовыми полосами. Блокируя рассеянное излучение, решетка значительно повышает четкость краёв и диагностическую видимость на пленке, плоских детекторах или усилителях изображения.

Опции кастомизации

• Плотности решетки: 40 L/cm (103 L/in)
• 52 L/cm (132 L/in)
• 60 L/cm (152 L/in)

Применение и преимущества

• Улучшает контраст радиографических и флюороскопических изображений за счёт подавления рассеяния
• Круглые размеры соответствуют усилителям 9" и 12" для оптимального выравнивания
• Прямоугольная конструкция с ручкой удобна для мобильных установок и полевых работ
• Различные соотношения решетки и фокусные расстояния для соответствия клиническим протоколам
• Возможна индивидуальная настройка размеров и параметров по запросу
• Совместимость с усилителями изображения, киноплаками и цифровыми плоскими детекторами

Резюме
Круглые и прямоугольные антирассеивающие решетки Newheek с полой ручкой предоставляют гибкие решения для флюороскопии, мобильной рентгенографии и специализированного оборудования. Настройка соотношения решетки, плотности и фокусного расстояния позволяет оптимизировать управление контрастом при клинической и ветеринарной диагностике рентгеновских изображений.

Технические характеристики

• Типы: Круглые решетки (для усилителей изображения) и прямоугольные решетки с полой ручкой
• Круглые размеры: Ø242 мм (для 9" усилителя изображения), Ø266 мм (для 12" усилителя изображения)
• Пример прямоугольного размера: 498,5 × 449 мм (настраиваемо)
• Доступные соотношения решетки: 8:1, 10:1, 12:1
• Фокусное расстояние (F.D.): 0,7–1,8 м (опция/настраиваемо)
• Плотности решетки: 40 L/cm, 52 L/cm, 60 L/cm (аналогично: 103, 132, 152 L/in)
• Конструкция: Свинцовые поглощающие полосы с заполнителем промежутков
• Применение: Флюороскопия с усилителем изображения, мобильные рентгеновские установки, портативная радиография, киноплаки, цифровые плоские детекторы
• Кастомизация: Размер, плотность, соотношение решетки и фокусное расстояние доступны по запросу
