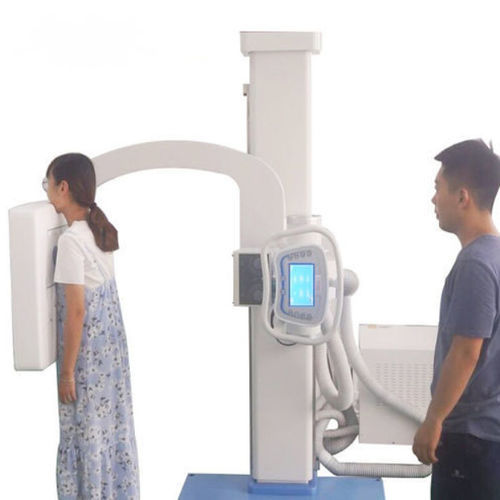

Цифровой прямой рентгенографическая система U300

DRцифровойс поворотной стойкой для рентген-трубок

Краткое описание
U-образная рентгеновская система U300 от NEWHEEK с цифровой радиографией (DR) и плоскопанельным детектором из аморфного кремния 14×17. Предназначена для общего рентгена с автоматической регулировкой высоты детектора, широким диапазоном SID и совместимостью с различными рентгеновскими столами.

Преимущества
Компактная конструкция U-образного рычага с точной механикой обеспечивает воспроизводимое позиционирование. Автоматическая регулировка высоты детектора и три предустановленные позиции с функцией сброса/защитой от поворота улучшают рабочий процесс. a‑Si FPD и оптимизированная цепочка изображения обеспечивают быструю съёмку и снижение дозы облучения.

Основные преимущества

• Высокое качество изображения: оптимизированная цепочка и профессиональная рабочая станция для съёмки, обработки и отчётности.
• Надёжный детектор: FPD на основе аморфного кремния с сцинтиллятором GOS/CSI для стабильной работы.
• Низкая доза: конструкция системы и детектора минимизирует облучение пациента.
• Гибкая интеграция: совместимость с различными столами и клиническими условиями.

Конфигурация стойки
Прочный U-образный стенд, обеспечивающий стабильное механическое перемещение (ход U-рычага 1200mm±20mm) и широкий диапазон поворотов; поворот детектора ±45°, SID регулируется от 1000mm до 1800mm для разнообразных положений съёмки.

Технические характеристики (кратко)

• Питание: трёхфазное 380V±10%, 50Hz±1Hz; мощность ≥55KVA; сопротивление заземления ≤2 Ω; I.R. ≤0.2 Ω.
• HV-генератор: макс. выход 50kVA (100kV, 500mA); ток трубки 25–630mA; время экспозиции 1,0ms–6300ms; диапазон mAs 0,1–6630mAs.
• Рентгеновская трубка: 30.50KW/125KV, бифокус 1.0/2.0, теплоёмкость анода 140KJ.
• Коллиматор: ручной, SID = 100cm, световое поле >160 lux, коэффициент освещённости >4:1, лампа 24V/150W.
• Движение U-arm: ход вверх/вниз 1200mm±20mm, минимальная высота 480mm±20mm; поворот -30°~120°; поворот детектора -45°~+45°; SID 1000mm–1800mm.
• Плоскопанельный детектор: аморфный кремний (a-Si); сцинтиллятор GOS/CSI; активная область 14×17 дюймов; шаг пикселя 150µm; разрешение 3,3Lp/mm; 2304×2800 пикселей; 14‑битное АЦП; 16384 уровней серого; интерфейс Gigabit Ethernet; полное получение изображения ≈5s после экспозиции.
• Рабочая станция изображений: захват в реальном времени, хранение, обработка, печать и передача; совместимость DICOM.

Преимущества NEWHEEK
Производитель-оригинал с более чем 16-летним опытом в производстве рентгеновского оборудования. Широкая доступность запасных частей, онлайн-техническая поддержка и возможность сторонней инспекции перед отгрузкой. Конкурентные сроки поставки и послепродажное обслуживание.

Технические спецификации

• Марка: NEWHEEK
• Модель: U300
• Происхождение: Шаньдун, Китай (материк)
• Питание: трёхфазное 380V±10%, 50Hz±1Hz; мощность ≥55KVA
• HV-генератор макс.: 50kVA (100kV, 500mA)
• Ток трубки: 25–630mA; время экспозиции: 1,0–6300ms; mAs: 0,1–6630mAs
• Рентгеновская трубка: 30.50KW/125KV, бифокус 1.0/2.0
• Коллиматор: ручной; яркость поля >160 lux
• Ход U-arm: 1200mm±20mm; диапазоны поворота; SID 1000–1800mm
• FPD: a-Si 14×17", шаг 150µm, Gigabit Ethernet, получение ≈5s
