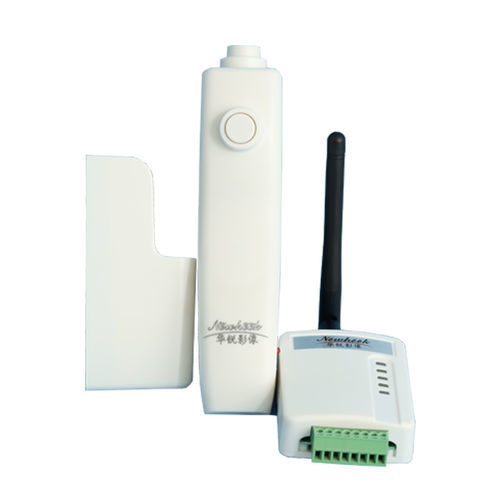

Пульт дистанционного управления рентгеновский стол C2UW series

радиобеспроводной

Беспроводной Bluetooth ручной переключатель — это дистанционный ручной переключатель в режиме полнодуплексной связи Bluetooth 4.0, разработанный для рентгеновских аппаратов. Обеспечивает надёжное соединение с хорошей проницаемостью через стены и многоступенчатое управление функциями экспозиции и коллиматора. Система состоит из передающей ручки и компактного приёмного блока с релейными выходами, интегрируемых в оригинальную проводку машины.

Ключевые особенности

• Режим полнодуплексной связи по протоколу Bluetooth 4.0 для надёжного соединения и хорошей проницаемости через стены.
• Индикатор состояния батареи/соединения: индикатор мигает при низком заряде батареи или плохом Bluetooth‑соединении.
• Разработан по схеме управления в два шага и тремя клавишами, соответствующей особенностям рентгеновских аппаратов.
• Компактный приёмный блок позволяет скрытую стационарную или подвесную установку.
• Приёмный терминал предоставляет три релейных выходных контакта и поддерживает подключение внешней линии питания без изменения исходного режима работы машины.
• Режим управления может быть настроен по требованиям заказчика.

Компоненты / Модели

• Ручка (передающий терминал): C2UW-LP-I DA — использует три щелочные батареи AAA (7#) (рекомендуется).
• Приёмник (приёмный терминал): C2UW-LU DA — приёмный модуль с релейными выходами для интеграции.

Питание и потребление

• Ручка (батарея): номинальное напряжение 4,5 В, допустимый диапазон 3 В–4,5 В.
• Приёмник (внешнее питание): номинальное напряжение 5 В–12 В; типичное потребление тока 100 мА; допустимый DC‑диапазон 4,5 В–13 В; максимальный ток 400 мА.

Функции передающего терминала (ручка)

• Главный переключатель 1‑я ступень: Готовность.
• Главный переключатель 2‑я ступень: Экспозиция.
• Вспомогательный переключатель 3‑я ступень: Управление коллиматором.
• Синий свет (на ручке): индикатор Bluetooth.
• Красный свет (на ручке): индикатор низкого напряжения.

Индикаторы и поведение приёмного терминала

• LED 1 (Красный): индикатор питания — горит при подаче питания на цепь приёмника.
• LED 2 (Синий): индикатор Bluetooth‑соединения — мигает = не подключено; быстро мигает = идёт подключение; выключен = подключение успешно и режим низкого энергопотребления.
• LED 3 (Зелёный): Главный переключатель 1‑я ступень ВКЛ (SW1).
• LED 4 (Зелёный): Главный переключатель 2‑я ступень ВКЛ (SW2).
• LED 5 (Зелёный): Вспомогательный переключатель 3‑я ступень ВКЛ (SW3).

Технические характеристики / Характеристики

• Модели: C2UW-LP-I DA (передающая ручка), C2UW-LU DA (приёмный терминал).
• Стандарт Bluetooth: Bluetooth 4.0 Low Energy.
• Рабочая частота: полоса 2,4 ГГц (2,402 ГГц — 2,480 ГГц).
• Дальность связи: около 10 м (на открытой местности).
• Время отклика: при нажатии — макс. 70 мс; при отпускании — макс. 50 мс.
• Количество одновременных подключений: макс. 1.
• Допустимая частота эксплуатации (удар): ≤ 60 раз/мин.
• Устойчивость к вибрациям (отказ): 300 м/с.
• Устойчивость к ударам (повреждение): частота 10 Гц — 55 Гц, двойная амплитуда 1,5 мм.
• Механическая долговечность: Главный переключатель ≥ 200 000 циклов; Вспомогательный переключатель ≥ 200 000 циклов.
• Рабочая температура: 0 ℃ до 40 ℃.
• Рабочая влажность: 90% RH или ниже (без обледенения и конденсации).
• Вес: Ручка ≈ 0,1 кг (с основанием, без батареи); Приёмник ≈ 0,05 кг.
• Примечание: приведённые выше значения являются типичными значениями.
• Рекомендуемые батареи и порядок замены: используйте только три щелочные батареи 7# (AAA); порядок замены — (1) выкрутите винты крестовой отверткой и откройте крышку батарейного отсека; (2) извлеките батарейный отсек и установите три щелочные батареи AAA, соблюдая полярность; (3) верните батарейный отсек в исходное положение; (4) установите крышку батарейного отсека и затяните винты.
