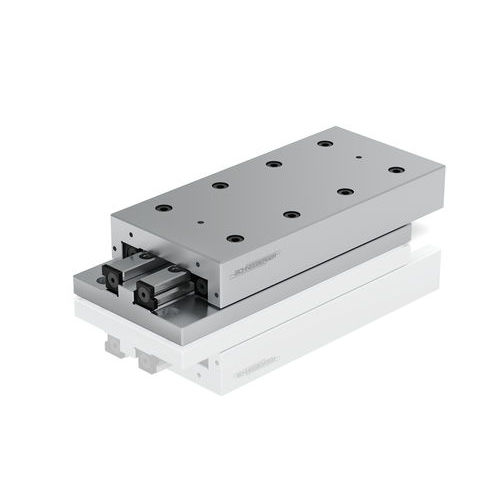

Линейный направляющий стол NK

Большой выбор размеров обеспечивает широкую область применения Однокоординатная модель из стали или чугуна с пятью вариантами типоразмеров Столы типа NK имеют широкую область применения благодаря большому выбору размеров. Они поставляются в однокоординатной конфигурации с пятью вариантами типоразмеров, изготовляются из стали или чугуна. Столы с малым коэффициентом трения типа NK состоят из верхней и нижней секций одинаковой длины и линейных направляющих типа R; длина составляет 25–510 мм, ход 10–450 мм. Все столы укомплектованы роликовыми сепараторами типа AC и торцевыми крышками типа GB; столы можно устанавливать вертикально или горизонтально. В нижней секции имеются стандартизированные соединительные отверстия. Стороны, противоположные установочным винтам, можно использовать как установочную поверхность. Для стандартной модели предусмотрено ограничение хода с помощью двух винтов в верхней секции и одного винта в нижней секции. Поскольку винты не выдерживают большой нагрузки в направлении движения, их нельзя использовать в качестве упоров. При наличии FORMULA-S необходимость в данных винтах отсутствует благодаря системе ограничения хода сепаратора. В качестве специальных вариантов предлагаются стандартные соединительные отверстия (-B) в верхней секции (остальные конфигурации отверстий по заказу), роликовые сепараторы типа EE (-EE) из пластмассы для защиты от грязи и пыли (только для размеров 6 и 9), шариковые сепараторы типа AK (-AK) для снижения чувствительности к загрязнению (снижается также несущая способность) и встроенная система контроля смещения (-KS). Улучшение динамических характеристик и возможность выбора любого варианта монтажа для размеров 3 и 6.
