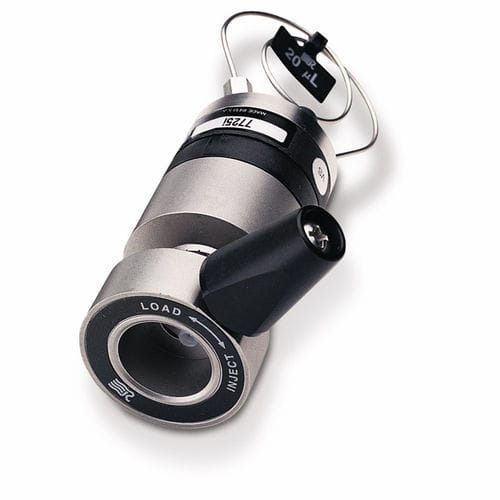

Клапан для ВЭЖХ 7125

из нержавеющей сталичерныйбелый

Режим! 7125 - это шестипортовый клапан для впрыска пробы, в котором проба загружается через встроенный игольчатый порт в передней части клапана. На рисунке 1 показана технологическая схема клапана. Цирели представляют собой порты в статоре клапана. Темные и белые канавки представляют соединительные каналы в уплотнении ротора. Большой круг представляет порт иглы. Петля образца загружается через игольный порт в положении LOAD. Вращение ручки 60" переключает клапан из положения LOAD в положение 1NJECT. В положении 1NJECT подвижная фаза проходит через петлю. 2.0 ПОСТАВКА КЛАПАНА Вместе с клапаном в отдельном пакете поставляются комплекты фитингов RheFlex* для всех портов и элементы, показанные ниже. Петля для пробы объемом 20 мл входит в стандартную комплектацию клапана. - Шестигранные ключи - Очиститель игольчатого порта - Монтажные винты - Вентиляционные трубки Манометрическую иглу №22, поставляемую в комплекте с клапаном, следует удалить из игольчатого порта перед использованием клапана. 3.0 СПЕЦИФИКАЦИИ - Максимальная температура: 80°C - Максимальное рабочее давление: 48 МПа (482 бар. 7000 psi) - Диаметр проходного отверстия: 0.6 мм (0,024") и 0,5 мм (0,018") - Смачиваемые поверхности: нержавеющая сталь, керамика. и инертный полимер 4.0 ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ 4.1 Предупреждение: При использовании петель для проб объемом более 100 мл необходимо защититься от мобильной фазы, выходящей из отверстия иглы при переключении клапана из положения INJECT в положение LOAD. Пример: 1 мл петли выбрасывает 20 пл при разгерметизации под давлением 19 МПа (200 бар. 2898 psi).
