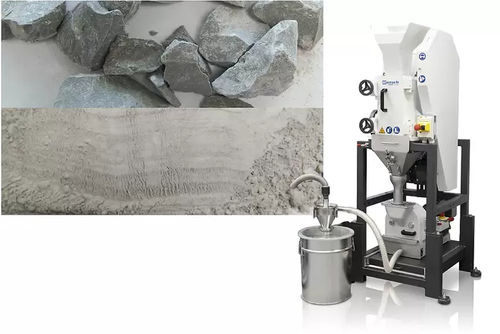

Щековая дробилка BB 250

механическаянепрерывного действия

Общее описание
Щековая дробилка BB 250 разработана для приема крупного загрузочного материала до 120 x 90 мм. Ширина зазора плавно регулируется в диапазоне 0–30 мм, что позволяет при соответствующем материале и настройках получать конечную фракцию < 2 мм. Производительность может достигать до 300 кг/ч. BB 250 отличается простотой обращения, легкой очисткой и возможностью работы в режиме пакетной или непрерывной подачи. Передняя дверца обеспечивает прямой доступ к камере дробления на эргономичной высоте. Съемный бункер с защитой от брызг, подключение для аспирации и механическая защита от перегрузки обеспечивают безопасную работу с минимальным пылеобразованием. Шкала указывает износ щеки для планирования обслуживания.

Ключевые характеристики

• Принимает загрузку до 120 x 90 мм
• Плавная регулировка зазора 0 - 30 мм
• Конечная крупность до < 2 мм (в зависимости от материала и настроек)
• Производительность до 300 кг/ч (в зависимости от материала и конфигурации)
• Передняя дверца для удобного доступа и очистки камеры дробления
• Плавная регулировка зазора со шкалой для воспроизводимых результатов
• Приемный контейнер с выпуском для непрерывной работы
• Подключение для аспирации
• Шкала для индикации износа щек
• Выбор бункеров и приемных сосудов для специфических задач

Надежный и универсальный — дополнительные преимущества

• Большой выбор материалов для бесконтаминной обработки
• Защита от механической перегрузки
• Модульная конструкция корпуса/рамы, пригодная для множества применений
• Доступен в пакетном и непрерывном режимах работы

Комплектация и опции

• Щеки и износные плиты из различных материалов: марганцевая сталь; нержавеющая сталь; карбид вольфрама; сталь для измельчения без тяжелых металлов; нержавеющая сталь 316L; NiHard4
• Три типа бункеров, включая опциональный большой загрузочный бункер (до 10 л) и специальные бункеры для кернов или крупного насыпного материала с крышкой-противоплеском
• Опции приемного контейнера: стандартный до 10 л; воронка с выпуском для непрерывной работы; большой контейнер (до 26 л) с гибким фланцем и тележкой на колесах для безпыльной работы
• Циклонная система для полной рекуперации образца и снижения пылеобразования; возможна последующая установка

Combi-блок (двухступенчатая подготовка образца)
BB 250 может быть комбинирован с дисковой мельницей DM 200 через циклонный сепаратор для автоматизированной непрерывной подготовки образцов. Материал напрямую транспортируется от щековой дробилки к дисковой мельнице, что позволяет в одном потоке перерабатывать крупные загрузки до заданной конечной крупности. Такая двухступенчатая схема особенно подходит для твердых или хрупких материалов, требующих предварительного грубого измельчения, за которым следует тонкое помол.

Пример применения Combi-блока

• Настройка зазора дробилки: 2 мм
• Настройка зазора дисковой мельницы: 0.2 мм
• Размер подачи: 60 мм
• Конечная крупность: 200 μm
• Количество образца: 1 кг
• Время процесса: 10 мин

Типичные образцы материалов
Строительные материалы, руды, гранит, оксидная керамика, кварц, шлак, кремний, уголь, вольфрамовые сплавы, клинкер цемента, катализаторы, керны и аналогичные средне-твердые до твердых, хрупкие или вязкие материалы.

Принцип работы
BB 250 — дробилка с принудительной подачей. Материал проходит через бункер без отскока в камеру дробления. Уменьшение размера происходит в клиновидной зоне между неподвижной дробящей щекой и подвижной щекой, приводимой во вращение эксцентриковым валом. Эллиптическое движение дробит образец, который под действием силы тяжести перемещается к зазору выгрузки; когда частица становится меньше зазора, она падает в съемный приемный контейнер. Плавная регулировка зазора со шкалой обеспечивает оптимальное и воспроизводимое дробление.

Детали изделия (табличная информация)
Применение: грубое и предварительное дробление
Область применения: химия/пластики, строительные материалы, инжиниринг/электроника, окружающая среда/переработка, геология/металлургия, стекло/керамика
Материал подачи: среднетвердый, твердый, хрупкий, вязкий
Принцип уменьшения размера: давление
Размер подачи*: < 120 x 90 mm
Конечная крупность*: < 2 mm
Производительность*: 300 kg/h
Материал режущих/шлифовальных элементов: марганцевая сталь; нержавеющая сталь; карбид вольфрама; сталь для измельчения без тяжелых металлов; нержавеющая сталь 316L; NiHard4
Ширина щеки: 120 x 90 mm
Регулировка зазора: 0 - 30 mm
Индикация зазора: шкала
Нулевое смещение: 3,4 mm
Индикация износа: 4,6 mm
Съемный бункер: 6,9 mm
Устройство для удаления пыли: есть
Центральная смазка: нет
Версия для производственной линии: опция
Емкость приемника: 10 L
Базовая рама: vario frame (регулируемая для непрерывного дробления)
Привод: трехфазный мотор
Мощность: 3.0 kW
Электропитание: различные напряжения
Подключение питания: трехфазное
Класс защиты: IP 55
Ш x В x Г в закрытом виде: 695 x 1399 x 719 mm
Масса нетто: ~ 350 kg
Стандарты: CE
*в зависимости от материала подачи и конфигурации/настроек инструмента

Технические характеристики

• Модель: BB 250
• Ширина щеки: 120 x 90 mm
• Размер подачи: < 120 x 90 mm
• Регулировка зазора: 0 - 30 mm (плавно)
• Конечная крупность (в зависимости от материала): < 2 mm
• Производительность (в зависимости от материала): до 300 kg/h
• Мощность привода: 3.0 kW (трехфазный мотор)
• Емкость приемника: 10 L (стандарт)
• Класс защиты: IP 55
• Масса нетто: approx. 350 kg
• Удаление пыли: возможно (предусмотрено подключение)
• Материалы для дробящих щек: марганцевая сталь; нержавеющая сталь; карбид вольфрама; сталь для измельчения без тяжелых металлов; нержавеющая сталь 316L; NiHard4
• Стандарты: CE
