Этот аппарат с перемешивающим устройством был разработан для изучения процессов жидкостно-жидкостной экстракции. Одна часть компонента, который должен быть отделен от жидкой фазы (фаза рафината), экстрагируется с помощью жидкого растворителя (фаза экстракции). Этот компонент концентрируется в растворителе (экстрактная фаза от фазы экстракции до фазы извлечения). Фаза рафината и фаза экстракта будут проходить через систему в противоположных направлениях. Преимуществом аппарата смеситель-сепаратор является высокая эффективность обменных стадий.

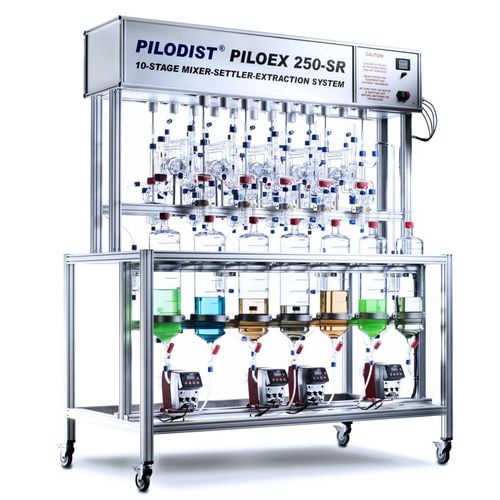

Последняя модификация жидкостно-жидкостного экстрактора EMS 250 SR состоит из 10 ступеней смесителя-сеттлера, работающих одновременно.
Каждая ступень состоит из смесителя с последующим отстойником. В смесителе легкая и тяжелая фазы с соседних ступеней собираются вместе, интенсивно перемешиваются и затем одновременно подаются в отстойник. Перемешивание осуществляется с помощью спиральных мешалок с приводом от двигателя для каждой стадии смешивания. Благодаря интенсивному перемешиванию фазы разделяются на капли, поэтому за счет большей поверхности обмена происходит интенсивный перенос вещества из одной фазы в другую.
Вместе с экстрагируемым компонентом, например, тяжелой фазой, фаза рафината перекачивается из накопителя рафината в смеситель последней ступени экстрактора. Растворитель, например, легкая фаза, перекачивается из соответствующего резервуара в смеситель первой ступени экстрактора. Обе фазы, рафинат и экстракт, проходят через экстрактор в противоположных направлениях: фаза рафината - от последней ступени, а фаза экстракта - от первой до последней ступени экстракции.
---
