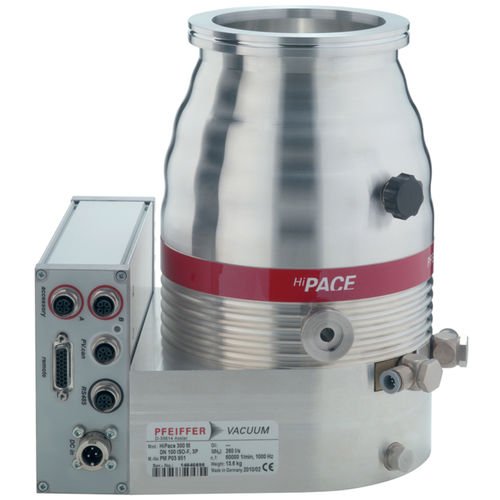

HiPace® 300 M с TC 700, DN 100 ISO-K
Номер заказа: PM P03 950
5-осевой турбонасос с магнитной левитацией со скоростью перекачки 255 л/с для N2
Встроенный цифровой контроллер магнитных подшипников TM 700
Установка в любой ориентации; гибкая благодаря возможности подключения до 4-х вспомогательных деталей
Со встроенным водяным охлаждением для максимальной пропускной способности по газу
Интерфейсы: RS-485, удаленный (Profibus/DeviceNet по запросу)
Турбонасос отличается чрезвычайно низким уровнем вибрации и не содержит масла
С калибровкой датчиков в поле
В том числе воздушный клапан для импульсной вентиляции
Класс защиты: IP 54
Обширные аксессуары расширяют диапазон применения
Технические характеристики
Подшипник с магнитным подшипником
Коэффициент сжатия для Ar > 1 - 1011
Коэффициент сжатия для H2 5 - 105
Коэффициент сжатия для He > 1 - 108
Коэффициент сжатия для N2 > 1 - 1011
Способ охлаждения, опциональный Воздух/Вентиляция
Метод охлаждения, стандартная вода
Поток охлаждающей воды 80 л/ч
Поток охлаждающей воды, макс. 80 л/ч
Поток охлаждающей воды, мин. 80 л/ч
Температура охлаждающей воды 15-35 °C | 59-95 °F | 288-308 K
Максимальный ток. 7,5 A
Электронный привод TM 700
Фланец (в) DN 100 ISO-K
Фланец (наружу) DN 16 ISO-KF
Форе-вакуум макс. для N2 20 гПа | 15 Torr | 20 mbar
Пропускная способность по газу при 0,1 гПа Вольт для Ar 11 гПа-л/с
Пропускная способность по газу при 0,1 гПа Вольт для H2 5 гПа-л/с
Пропускная способность по газу при 0,1 гПа Вольт для него 8 гПа-л/с
Пропускная способность по газу при 0,1 гПа Вольт для N2 10 гПа-л/с
Пропускная способность газа при полной скорости вращения для Ar 13 гПа-л/с
Пропускная способность газа при полной скорости вращения для N2 28 гПа-л/с
Интерфейсы ввода/вывода RS-485, дистанционный
Низкие вибрации ДА
Ориентация монтажа Любой
Рабочее напряжение: ДП 48 (± 5%) ДП 48 (± 5%) ДП
Допустимое магнитное поле макс. 5 мТ
---
