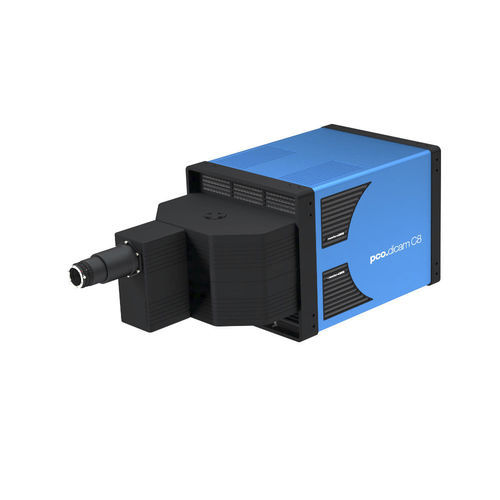

Мы разработали систему камер pco.dicam C8 как логический следующий шаг к увеличению длины последовательности изображений проверенной на практике системы pco.dicam C4.
Свет с одного оптического входа равномерно распределяется на 8 усилителей изображения, каждый диаметром 25 мм с кратчайшей стробировкой 4 нс. При времени интерфреймирования 0 нс это соответствует скорости серийной съемки 250 000 000 кадров в секунду. Все оптические элементы, используемые для разделения и наведения луча, взяты из очень успешной конструкции pco.dicam C4.
Каждый усилитель изображения считывается специальным тандемным объективом, соединенным с 4,2 МПиксельной sCMOS матрицей с 16-битной динамикой. Максимальная скорость 848 кадров в секунду при полном разрешении 4,2 МПикселя. Это соответствует 6,8 Гбайт/с постоянной скорости передачи данных изображения. Для передачи такой огромной скорости данных в реальном времени pco.dicam C8 использует 8 оптических портов CLHS (оптоволокно 80G).
Основные характеристики
8-канальная усиленная sCMOS-камера
время экспозиции до 4 нс
8 изображений за 32 нс
16 изображений за 620 нс
16-битный динамический диапазон
оптическая связь с помощью сверхскоростных тандемных объективов
стробирование с улучшенным коэффициентом экстинкции
25-мм усилитель изображения
задержка срабатывания триггера до начала экспозиции 50 нс
до 6,8 Гбайт/с с 8 x 10G оптоволоконным интерфейсом передачи данных (Camera Link HS)
---
