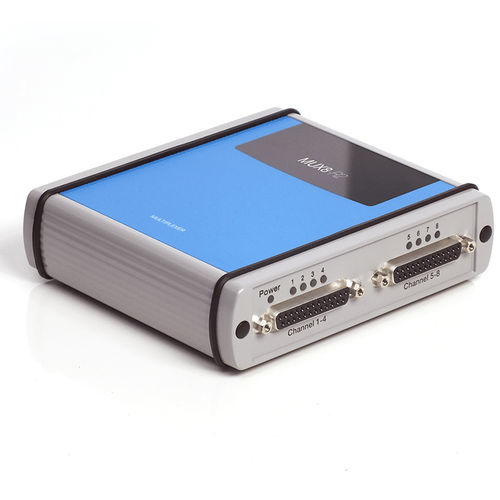

Система наблюдения для измерения температуры MUX8-R2

для лабораторийна соответствие

Автоматическое переключение между электрохимическими ячейками Легкое штабелирование благодаря магнитным ножкам и верхней части 4 различные конфигурации электродов или датчиков Мультиплексоры с последовательным соединением, до 128 каналов! Описание Приборы серии PalmSens и EmStat Blue могут использоваться для работы с несколькими рабочими электродами или массивом датчиков с помощью мультиплексора. Мультиплексор переключается между рабочими электродами в диапазоне миллисекунд. каждый мультиплексор MUX8-R2 позволяет работать с восемью двух- или трехэлектродными системами. последовательное соединение нескольких плат MUX8-R2 (расширение до 128 каналов) все аппаратные настройки контролируются программным обеспечением, что делает ненужным щелчок физического переключателя Светодиодные индикаторы, показывающие, какой канал выбран возможность подключения дополнительного входа (например, датчика температуры) Варианты подключения В наиболее часто выбираемом варианте подключения используются два двойных экранированных кабеля D-Sub, заканчивающихся 2-миллиметровыми штекерами типа "банан". В качестве альтернативы мы можем предоставить печатную плату с винтовыми клеммами, кабель D-Sub, заканчивающийся феррулами, или адаптер для печатных электродов с экраном. Каждый из этих кабелей может быть подключен к 4 каналам, если используются все 8 каналов, необходимо два кабеля. Технические характеристики Система количество каналов - 8 (до 128 при последовательном соединении) мультиплексор - переключатели 8 x (WE, S, RE и CE) сопротивление включения для WE - типичное 1,5 Ом инжекция заряда на WE - типичный уровень 20 pC ток утечки - < 20 пА (типичный 5 пА) при 25 ºC время переключения - 2 мс напряжение соответствия - ± 10 В Другие корпус - алюминий: 138 мм x 121 мм x 37 мм вес - +/- 500 г температурный диапазон - от 0 ºC до + 50 ºC питание - USB MUX8-R2 имеет следующие разъемы:
