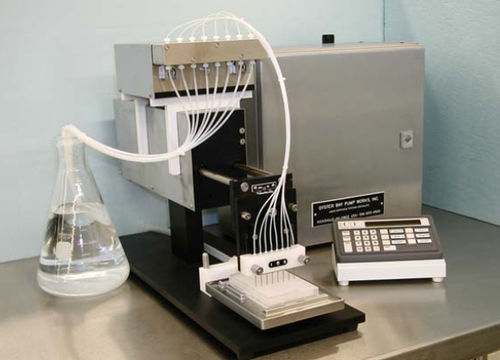

Каждая система состоит из 4 составных модулей:
- модуль индексации форсунок
- модуль насоса
- интерфейс управления
- шкаф управления
Модуль индексации форсунок - это блок, на который помещается планшет для заполнения. Он включает автоматизированный механизм для позиционирования сопел над лунками или загрузочным лотком. В качестве опции он может быть оснащен дополнительным механизмом "сдвига сопла", что позволяет заполнять 384 луночные планшеты с помощью той же группы из 8 сопел, которая используется для заполнения 96 луночных планшетов.
Насосный модуль содержит группу насосов с трубками и форсунками для заполнения. Форсунки крепятся к держателю, который устанавливается на модуль индексации форсунок. Для большинства растворов можно ожидать, что CV объема дозирования составит 1% или ниже при дозировке до 10 мкл и 10% или ниже при дозировке до 1 мкл. Имеются различные конструкции насосных модулей для удовлетворения различных требований к форме заполнения и диапазону объемов. Они разработаны для быстрой переналадки
что позволяет многократно использовать одну и ту же базовую систему. Насосы могут быть расположены так, чтобы заполнить все лунки одним и тем же реагентом или поместить разные реагенты в определенные лунки. Скорость работы системы зависит от количества используемых насосов
Интерфейс управления может быть выбран по вашему выбору:
- ручной интерфейсный модуль с клавиатурой (наиболее часто используемый)
- ручной интерфейс ПК (через кабель RS232 com к последовательному порту ПК) (требуется дополнительное программное обеспечение и ПК)
- автоматизированный удаленный интерфейс ПК (через кабель RS232 com к последовательному порту ПК) (требуется дополнительное программное обеспечение)
---
