Полуавтоматическая система упаковки OG

непрерывного действиятолчковаяс управлением от компьютера

Обзор продукта

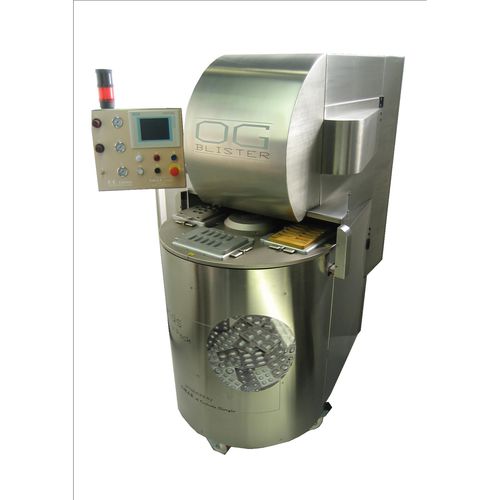

OG BLISTER — полуавтоматическая блистерная машина, оснащенная системой Planet Pack для автоматической смены формата. Машина формует блистеры с использованием четырех предварительно установленных верхних и нижних формующих деталей и работает с предварительно нарезанной термоформовочной фольгой для формования и запайки. Быстрая смена формата обеспечивается PLC‑управляемой загрузкой/разгрузкой. Параметры и данные управляются через сенсорную панель SIEMENS. Передача и привод обеспечиваются бесщеточными моторами. Вращающаяся верхняя головка и вращающийся стол повышают производительность на каждом цикле с системой Planet Pack. Машина поддерживает попеременные или непрерывные циклы и выдает готовые блистеры при каждой остановке.

Основные характеристики

• Вращающаяся верхняя головка с Planet Pack для размещения верхних рабочих узлов: выдувная/нагревательная пластина, верхняя запаечная пластина, штамповочный блок и инструменты для холодного формования.
• Вращающийся стол для позиционирования нижних форм, узлов сварки и резки для пластиковых блистеров с алюминиевой крышкой и ALU-ALU блистеров.
• Обшивка машины полностью из нержавеющей стали AISI 304.
• Все операции приводятся в движение бесщеточными моторами и высокоточными ремнями. Управление данными и эксплуатация через сенсорную панель SIEMENS.
• Механическое, электрическое и пневматическое управление через PLC SIEMENS (соответствие CFR21).
• Одиночные или непрерывные рабочие циклы, позволяющие производить блистеры за несколько секунд с высокой промышленной точностью.
• Совместимые материалы: PVC-ALU, PVC-PVDC-ALU, PVC/Aclar-ALU, ALU-ALU.
• Максимальные размеры PVC-ALU: 100×60 мм — до 4 блистеров за ход.
• Максимальные размеры ALU-ALU: 160×90 мм — 1 блистер за ход.
• Глубина ячейки: пластиковые блистеры 17 мм; алюминиевые блистеры 10 мм.

Производительность

• Ежедневная производительность (7 ч) для PVC-ALU: до ≈ 3 000 шт.
• Конфигурация: 4 блистера за ход, макс. формат 100×60 мм.
• Ежедневная производительность (7 ч) для ALU-ALU: до ≈ 2 000 шт.
• Конфигурация: 1 блистер за ход, макс. формат 160×90 мм.

Технические характеристики

• Габариты машины: 1 600 × 1 200 × 2 000 мм (высота). Масса: 450 кг.
• ПОДКЛЮЧЕНИЕ СЖАТОГО ВОЗДУХА: труба внутр. Ø 6 мм - зовн. Ø 8 мм.
• РАСХОД СЖАТОГО ВОЗДУХА: ок. 18 литров/цикл.
• РАБОЧЕЕ ДАВЛЕНИЕ: 4/9 бар.
• ОСНОВНОЕ ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ: 400 В 50 Гц трехфазное + ноль + заземление.
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 6 кВт.
• РАБОЧИЕ ТЕМПЕРАТУРЫ МАШИНЫ: 30°/210° C.
• УСЛОВИЯ ЭКСПЛУАТАЦИИ: 20°/45° C.
• СИСТЕМА ОХЛАЖДЕНИЯ С ЗАМКНУТЫМ КОНТУРОМ С ДЕМИНЕРАЛИЗОВАННОЙ ВОДОЙ: при 23° C.
