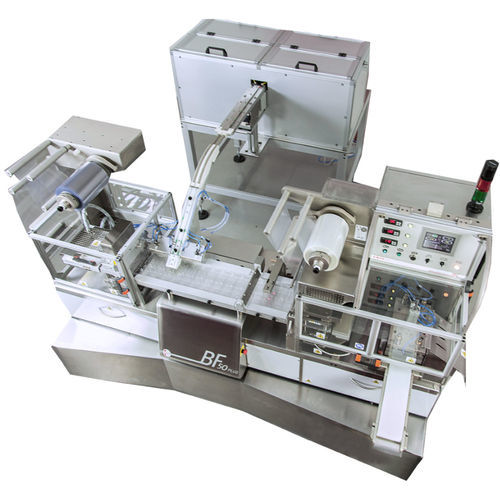

Автоматическое устройство для термоформования BF 50 HT

с ручным управлениемпод давлениемдля упаковки фармацевтической продукции

Обзор продукта
BF 50 HT — автоматическая термоформовочная машина с переменным/чередующимся шагом, предназначенная для изготовления контейнеров и блистеров для упаковки медицинских изделий (шприцы, флаконы, бутылочки, ампулы) и для блистерной упаковки жидких и твердых фармацевтических, нутрацевтических и диетических продуктов (капсулы, таблетки, драже). Максимальный размер блистер-контейнера с закругленными углами: 180x100x27 мм (высота). Карманы предварительно формируются системой пуансонов перед формовкой. Электрическое и электронное управление осуществляется через PLC Siemens (соответствие CFR21); регулировка шага — бесщеточным мотором. Основные применения: упаковка флаконов, ампул и предварительно заполненных шприцев с ручной или автоматической подачей.

Основные характеристики

• Автоматическая термоформовочная машина с переменным шагом
• Компактные габариты
• 17 ударов в минуту (в зависимости от шага) для 1, 2 или 3 блистеров за удар
• Максимальный размер блистера/контейнера: 180x100x27 мм (высота)
• Возможна конфигурация для производства ALU-ALU и пластиковых блистеров
• Система обнаружения микроотверстий (pinhole) для ALU-ALU блистеров
• Максимальная ширина формующей катушки: 205 мм
• Максимальная ширина покрытия: 204 мм
• Предварительная подготовка для установки блока предварительной формовки с пуансонной системой для специальных/глубоких ячеек
• РУЧНАЯ загрузка ампул, флаконов, бутылочек и шприцев (опционально — автоматическая подача)
• Опция чтения маркировки на алюминиевых рулонах с электронной системой автоматического центрирования
• Поддон из нержавеющей стали AISI 316L для ручной загрузки продукта
• Система переменного шага, управляемая бесщеточным мотором
• Автоматическая подача твердых продуктов (таблетки/капсулы) с использованием специализированной направляющей
• Ширина зоны загрузки: 820 мм
• Рама машины из нержавеющей стали AISI 304 на поворотных колесах
• Визуальная система контроля наличия продукта
• Система выброса несоответствующих блистеров в конце линии
• Подготовка системы «остановка машины» по ячейке для обнаружения отсутствующих изделий

Производительность

• До 17 bpm (ударов в минуту), в зависимости от шага блистера
• 1 блистер за удар: около 1 020 блистеров/ч (формат 180×100 мм или меньше)
• 2 блистера за удар: около 2 040 блистеров/ч (формат 85×100 мм или меньше)
• 3 блистера за удар: около 3 060 блистеров/ч (формат 50×100 мм или меньше)
• Максимальная высота ячейки: 27 мм для PVC блистеров
• Максимальная высота ячейки: 10,5 мм для ALU-ALU блистеров

Технические характеристики

• Габариты машины: 2 900 мм x 2 380 мм x 1 620 мм (высота) — 750 кг
• Подключение сжатого воздуха: труба внутр. Ø 12 мм — вн. Ø 14 мм
• Потребление сжатого воздуха: ок. 24 литра/цикл
• Рабочее давление: 6–9 BAR
• Основное напряжение: 230 V 50/60 Hz
• Потребляемая мощность: 6,5 kW
• Рабочие температуры машины: 30°/200° C
• Данные по окружающей среде при эксплуатации: 20°/45° C
• Система охлаждения замкнутого контура с деминерализованной водой: при 20° C
