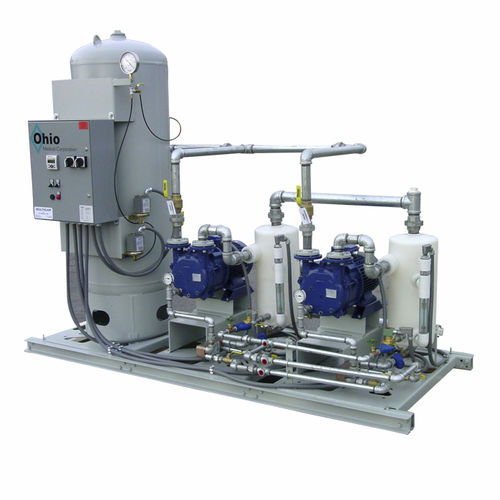

Частичная рециркуляционная вакуумная система Ohio Medical, соответствующая стандарту NFPA 99, состоит из непульсирующих жидкостно-кольцевых вакуумных насосов с приводом от электродвигателя, вакуумного ресивера ASME, электрической системы управления, соединительных трубопроводов и проводов. Компоненты собраны по модульному принципу, что позволяет разместить их в большинстве существующих дверных проемов и обеспечивает удобство обслуживания. Перед отгрузкой установка проходит заводские испытания, и на нее предоставляется гарантия сроком 30 месяцев с момента отгрузки или 24 месяца с момента запуска в эксплуатацию.
Модуль вакуумного насоса
Каждый вакуумный насос с жидкостным кольцом имеет чугунный корпус, рабочее колесо из нержавеющей стали и механические уплотнения, приводимые в действие двигателем TEFC. Всасывающие принадлежности насоса включают в себя обратный клапан на входе, запорный клапан и гибкий соединитель на входе. Нагнетательное оборудование насоса включает в себя нагнетательный воздушно-водяной сепаратор из полиэтилена высокой плотности, который также служит резервуаром для частичной рециркуляции. Резервуар рециркуляции оснащен двухпозиционным комбинированным датчиком уровня и смотровым стеклом для поддержания надлежащего уровня жидкости. Вентиляционные отверстия сепаратора на выходе из насоса соединены в коллектор, а для облегчения подсоединения вентиляционных трубопроводов к наружным стенам здания предусмотрен гибкий соединитель.
Управление рециркуляционной жидкостью осуществляется интерактивно с помощью датчика температуры в диапазоне от 75 до 90°F. Каждая линия рециркуляционной жидкости включает сетчатый фильтр и запорный/регулирующий клапан.
Линии подпиточной воды включают в себя сетчатый фильтр, регулирующий клапан, электромагнитный клапан с ручным заливочным клапаном и гибкий соединитель.
---
