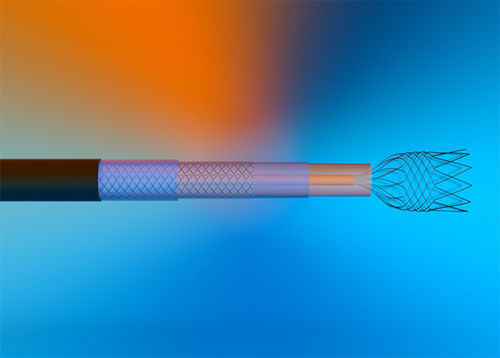

Тубус для изготовления медицинских приборов

для атерэктомиидля производства катетеровиз ПТФЭ

Обзор
Nordson MEDICAL предлагает широкий, универсальный ассортимент тонкостенных трубок из полиимида для медицинских приложений. Полиимидные трубки обеспечивают очень тонкие стенки, внутренние и наружные диаметры с малыми допусками, отличную электрическую изоляцию, осевую жесткость, высокую термостойкость и множество многослойных/композитных конфигураций.

Ключевые особенности для подбора

• Очень малые толщины стенки
• Внутренние и наружные диаметры с жесткими допусками
• Отличные электрические изоляционные свойства
• Жесткость и осевая прочность по требованию
• Устойчивость к очень высоким температурам
• Многослойные и настраиваемые композитные конфигурации (десятки комбинаций)

Области применения

• Фиксирующая оболочка для саморасширяющихся стентов
• Люмен для инфляции баллонов
• Всасывающий люмен для устройств аттректомии
• Материал футляра для люменов, содержащих направляющие провода катетера
• Конструкции низкого диаметра для направляющих проволок или внешние оболочки для направляющих
• Применения, требующие термостойкости или стойкости к гамма-излучению
• Применения, требующие высокой прочности на разрыв, передачи крутящего момента или осевой жесткости
• Прецизионное покрытие проволоки

Конфигурации
Полный ассортимент изготовляемых по заказу трубок из полиимида с жесткими допусками и многочисленными конфигурациями для удовлетворения потребностей приложения.

• Более 200 конфигураций трубок из полиимида с жесткими допусками
• Диапазон внутреннего диаметра (ID): 0.004\"–0.085\" (с шагом 0.001\")
• Толщины стенки: толстые, тонкие и ультратонкие (0.0005\"–0.0100\")
• Цвета: янтарный (прозрачный) и может производиться в черном, зеленом, желтом, красном и других

Композитные трубки
Полиимидные трубки могут смешиваться, оплетаться или многослойно компонироваться с несколькими полимерами для достижения заданных эксплуатационных характеристик.

• Слой с низким трением внутри или снаружи
• Плавящаяся термопластичная внешняя оболочка
• Улучшенный радиус перегиба
• Отличная передача крутящего момента при оплетке

Композитные материалы и слоистость

• Более 80 комбинаций слоев
• Материалы включают PTFE, Nylon, Pebax®, Polyurethane, Polyphenylsulfone и Polyimide

Прецизионные покрытия проводов
Полиимид подходит для покрытия проводов, где требуются электрическая изоляция, точные допуски, химическая и термостойкость, тонкие стенки и высокая прочность.

• Высокая диэлектрическая прочность
• Точные допуски
• Устойчивость к химикатам и высоким температурам
• Тонкая толщина стенки
• Высокая прочность

Оплетённые усиленные трубки
Оплетённые конфигурации состоят из четырех или более слоев с металлической оплёткой в середине для повышения крутящего момента, прочности на разрыв и устойчивости к залому.

• Диапазон ID (примеры с оплеткой): 0.013\"–0.074\"
• Диапазон толщины стенки (примеры с оплеткой): 0.002\"–0.008\"
• Диапазон ID по заказу: 0.004\"–0.420\"
• Диапазон толщины стенки по заказу: 0.0005\"–0.010\"

Техническая информация — Спецификации полиимидных трубок (сводка)
Диапазон ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
Диапазон толщины стенки: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
Допуск OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
Длина: Стандарт: 36\"–55\"; Максимум: 32' ; Индивидуальная резка: 0.020\"–73.0\" (для труб с минимальной толщиной стенки 0.001\" и OD 0.0125\"–0.0770\")
Цвет: Янтарный (прозрачный); может быть изготовлен в различных цветах, включая черный, зеленый, желтый, красный и др.
Печать: Может быть напечатан традиционными методами

Свойства материала (примерные значения)
Тип полимера: Thermoset
Прочность на разрыв: 20,000 psi (минимум)
Относительное удлинение при разрыве: 30% мин
Модуль упругости: 310 kpsi
Диэлектрическая прочность: 4000 V/.001\"
Влагонасыщение: 0.841 wt% (24 часа)
Температура плавления: н/д
Термальный диапазон: -269°C–400°C (-452°F–752°F)
Теплопроводность: 0.471 W/m*K
Коэффициент трения: 0.5 (сухой, динамический)

Особенности тонкостенных полиимидных трубок

• Соответствует USP Class VI
• Химически инертен
• Отличная химическая стойкость
• Отличная передача крутящего момента
• Отличная осевая прочность
• Не плавится
• Микро-ID возможны
• Прозрачные (янтарные) варианты

Характеристики / технические спецификации

• Диапазон ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
• Диапазон толщины стенки: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
• Допуск OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
• Длина: Стандарт 36\"–55\"; Максимум 32' ; Индивидуальная резка 0.020\"–73.0\" (с указанными ограничениями)
• Цвета: Янтарный (прозрачный), черный, зеленый, желтый, красный, другие
• Тип полимера: Thermoset
• Прочность на разрыв: ≥20,000 psi
• Относительное удлинение при разрыве: ≥30%
• Модуль: ~310 kpsi
• Диэлектрическая прочность: 4000 V/.001\"
• Термальный диапазон: -269°C до 400°C
• Теплопроводность: 0.471 W/m*K
• Коэффициент трения (сухой, динамический): 0.5
• Соответствие/атрибуты: Соответствует USP Class VI, химически инертен, отличная химическая стойкость, высокая передача крутящего момента и осевая прочность, не плавится
