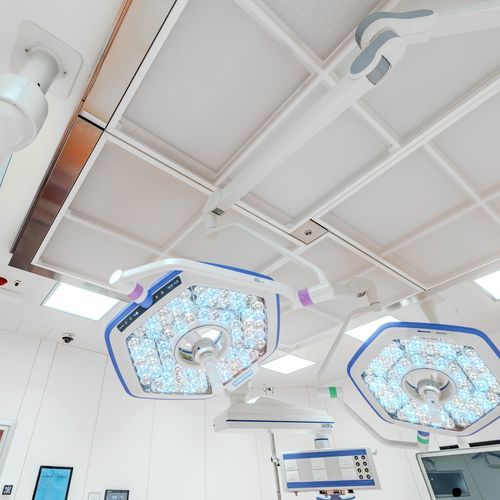

Ламинарный поток воздуха для операционного зала Airflow Ultra

потолочныйвстроенныйгоризонтальный

Обзор продукта
Nicfa Airflow Ultra — компактная полностью автоматизированная система ламинарного потока и фильтрации, разработанная для критических операционных классов ISO5. Включает конструкцию из нержавеющей стали AISI304, абсолютные фильтры H14, непрерывный мониторинг окружающей среды через Nicfa Smart System и решения, упрощающие монтаж, очистку и обслуживание.

Ключевые характеристики

• Компактная смесительная камера общей толщиной 350 мм, пригодная для установки в подвесных потолках и ограниченных пространствах.
• Смесительная камера из нержавеющей стали AISI304 с возможностью питания с четырех сторон; внутренняя компрессионная решетка для прочности конструкции и фиксации фильтров.
• Абсолютные фильтры H14 (68 мм) с алюминиевыми рамами, расположенные горизонтально в нержавеющей containment-решетке для вставки без инструментов; покрытие фильтров до 92% площади потолка.
• Система двойных уплотнений и двойных запирающих решеток для предотвращения утечек или обхода нефильтрованного воздуха.
• Электроприводные независимые containment-решетки с синхронизированной интеллектуальной компрессией (автоматическая система блокировки фильтров), управляемые Nicfa Controller или внешней системой, обеспечивают равномерное уплотнение без ручного вмешательства.
• Интегрированный механизм наклона для безопасного доступа в смесительную камеру, упрощающий очистку и дезинфекцию.
• Микроперфорированные панели из технической ткани Acotex для равномерного распределения стерильного воздуха; доступны с равномерной или дифференцированной ячеей для точной адаптации ламинарного потока.
• Панели разделены на съемные секции для ускорения ежедневного обслуживания (быстрый демонтаж, очистка и повторная установка).

Nicfa Smart System (мониторинг среды и интеллект)
Nicfa Smart System непрерывно контролирует критические параметры окружающей среды, интерпретирует их в реальном времени и адаптирует ламинарный поток, фильтрацию и устройства санитации для поддержания соответствия ISO 14644. Система обеспечивает обнаружение, автоматизацию, прослеживаемость и инструменты для контроля, взаимодействия и стратегического анализа.

Контролируемые параметры

• Температура помещения и потока
• Влажность
• Перепад давления
• Скорость потока
• Значения объёмного расхода
• Загрязнение частицами

Функциональные возможности Smart System

• Обнаружение аномалий с немедленным отображением в графическом интерфейсе для быстрого реагирования.
• Уведомления и аварийные сигналы при неисправностях или экстремальных ситуациях, отправляемые на место и удаленным техническим сотрудникам.
• Связь и интеграция с системами управления зданием (BMS) для непрерывного обмена данными.
• Запись данных: все контролируемые параметры сохраняются для анализа, оценки производительности и подтверждения соответствия требованиям, с возможностью хранения локально, в облаке или на сервере больницы.
• Удаленный доступ для техников для поддержки, корректировки настроек и вмешательства удаленно.
• Цифровое экологическое досье: интеграция с системами отчетности для документирования и обеспечения прослеживаемости записей о состоянии окружающей среды.
• Nicfa Eyes: контролирует критическую зону под ламинарным потоком и автоматически активирует приточно-очистительную систему при обнаружении движения; переключается в ECO-режим при отсутствии активности для оптимизации потребления.

Модулируемое рекуперационное устройство (опция)
Airflow Ultra может быть оснащен интегрируемым рекуперационным модулем для повышения эффективности работы, автономности и внутреннего климат-контроля без существенного роста энергозатрат. Рекуперационный блок изготовлен из нержавеющей стали AISI304 с технополимерным покрытием и устанавливается в удаленном положении на двух сторонах смесительной камеры.

• Каждый модуль включает 2 центробежных вентилятора с односторонним всасыванием, прямой привод, с высокопроизводительными рабочими колесами.
• Двигатели GreenTech EC с внешним ротором, встроенным электронным управлением, эффективность выше класса IE4, без обслуживания; мощность двигателя до 0,75 kW и производительность до 1500 m³/h.
• 4 встроенных глушителя (2 со стороны всасывания и 2 со стороны нагнетания) для очень тихой работы.
• Полное управление Nicfa Controller и динамическая регулировка датчиками Nicfa для подстройки воздушного потока под реальные условия окружающей среды.

Соответствие, эффективность и производство
Nicfa Airflow Ultra разработан для обеспечения стабильной технической производительности, безопасности и соответствия нормативным требованиям. Система интегрирует высокоэффективные технологии и автоматическое регулирование для оптимизации энергопотребления в зависимости от реальной активности в помещении. Изготовлено в Италии, возможно изготовление по проектным спецификациям для обеспечения требуемого качества и соответствия клиническим и нормативным требованиям.

Технические характеристики / спецификации

• Толщина смесительной камеры: 350 мм.
• Материал смесительной камеры: нержавеющая сталь AISI304.
• Тип фильтра: абсолютные фильтры H14, толщина 68 мм, алюминиевая рама.
• Покрытие потолка фильтрами: до 92% площади.
• Уплотнение фильтров: двойная прокладка и система двойных уплотняющих решеток.
• Фиксация фильтров: моторизованные независимые containment-решетки с синхронизированной компрессией; управление через Nicfa Controller или внешнюю систему.
• Доступ для обслуживания: интегрированный наклонный механизм для смесительной камеры.
• Распределение воздуха: микроперфорированные панели из технической ткани Acotex (однородная или дифференцированная сетка).
• Рекуперационный блок (опция): 2 центробежных вентилятора с односторонним всасыванием на модуль; двигатели GreenTech EC до 0,75 kW; макс. производительность до 1500 m³/h; 4 встроенных глушителя.
• Управление и мониторинг: Nicfa Smart System (мониторинг в реальном времени, обнаружение аномалий, сигналы тревоги, связь с BMS, запись данных, удаленное управление, цифровое экологическое досье, Nicfa Eyes).
• Гибкость установки: возможное питание со всех четырех сторон; нержавеющая containment-решетка с интегрированной компрессионной решеткой.
• Целевой уровень соответствия: помещения, требующие показателей ISO5 (ISO 14644).
