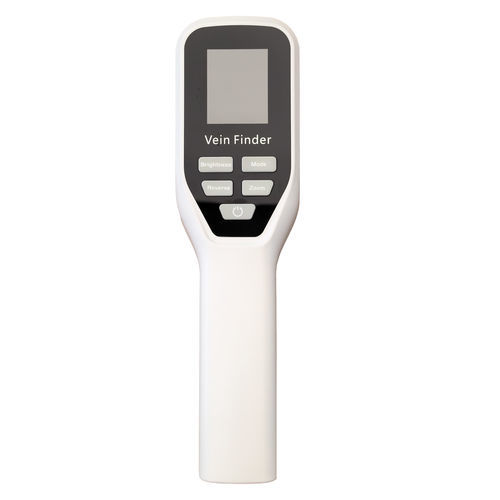

Инфракрасный визуализатор вен

NIRближний ИК-спектрдля пункции вены

Общее описание
Vein Finder — неинвазивное устройство визуализации в ближнем инфракрасном диапазоне, которое помогает клиническому персоналу локализовать поверхностные подкожные вены для венепункции, инфузий и забора крови.

Назначение
Устройство предназначено для наблюдения и локализации поверхностных подкожных сосудов в отделениях венепункции и в операционных при варикозной болезни, с целью помощи медицинскому персоналу при выполнении венепункции.

Условия применения
Для использования в медицинских учреждениях и клиниках. Температура окружающей среды: 0℃–40℃; относительная влажность: 10%–80% (без конденсации); питание: 5 Vdc 2 A; атмосферное давление: 80–106 кПа.

Применяемая популяция
Подходит для всех пациентов, требующих венепункции.

Применяемые участки
Все анатомические участки с доступными поверхностными венами.

Противопоказания
Не применять у пациентов с известной аллергией или гиперчувствительностью к инфракрасному излучению 850 nm.

Конструкция и состав
Устройство состоит из основной платы, оптического блока и оптического кронштейна.

Технические характеристики

• Выходная длина волны: 850 nm
• Глубина обнаружения: 1–15 mm
• Оптимальное рабочее расстояние: 150–250 mm
• Диапазон входного питания: 5 Vdc 2 A
• Потребляемая мощность: 10 VA
• Режим работы: непрерывный режим
• Класс защиты IP: IPX0
• Тип защиты от электрического удара: устройство с внутренним аккумулятором
• Классификация риска: не освобождено

Условия эксплуатации и хранения

• Температура эксплуатации: 0℃–40℃
• Относительная влажность при эксплуатации: 10%–80% (без конденсации)
• Атмосферное давление при эксплуатации: 80–106 кПа
• Температура хранения/транспортировки: -20℃–55℃
• Относительная влажность при хранении/транспортировке: 10%–90% (без конденсации)
• Атмосферное давление при хранении/транспортировке: 70–106 кПа

Основные стандарты безопасности

• IEC 60601-1:2005 + AMD1:2012 + AMD2:2020 — Медицинское электрическое оборудование; общие требования к основной безопасности и ключевым показателям эффективности
• IEC 60601-2-57:2019 — Особые требования к основной безопасности и ключевым показателям эффективности источников света не‑лазерного типа, предназначенных для терапевтического, диагностического, мониторингового и эстетического/косметического использования
• IEC 60601-1-2:2014 + AMD1:2020 — Электромагнитная совместимость; требования и испытания
