Печь для купелирования N 4/13 CUP

для обогревадля общего применениямуфельная

Краткое описание
Купеляция — металургический процесс отделения драгоценных металлов (например золота и серебра) от сплавов с неблагородными металлами. В процессе выделяются агрессивные пары, повреждающие изоляцию и нагревательные элементы. Серия печей N ../13 CUP и шахтная печь S 73/HS сконструированы именно для таких жестких процессных условий, сочетая керамический муфель и специализированную систему приточно‑вытяжной вентиляции.

Конструкция и принцип работы
Камера печи выполнена в виде керамического муфеля, который защищает нагревательные элементы и изоляцию от агрессивных паров. Специальная система притока и удаления воздуха направляет отработанные газы через керамическую трубу в интегрированный вытяжной кожух на потолке печи и над дверцей; этот кожух служит интерфейсом для подключения вытяжной вентиляции заказчика. Конструкция обеспечивает простое обслуживание: изнашиваемые детали (муфель, нагревательные элементы) легко заменяются. Модели различаются высотой камеры и схемой нагрева для обеспечения требований купеляции и тигельной плавки.

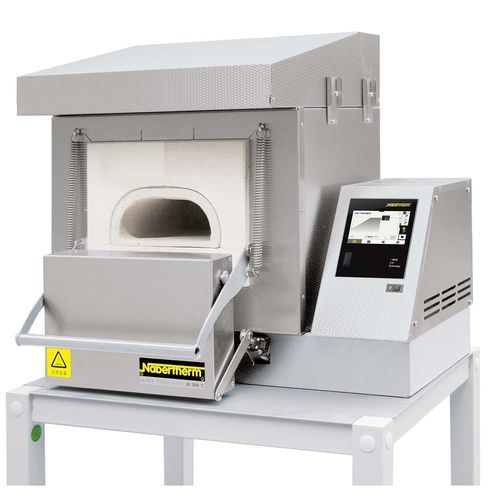

Стандартная комплектация — Kupellationsofen N 4/13 CUP

• Компактная настольная модель
• Двойная оболочка из нержавеющей стали (структурные листы) с дополнительным вентилятором для снижения температуры наружной поверхности
• Использование исключительно изоляционных материалов без классификации по Регламенту (EC) № 1272/2008 (CLP)
• Керамический муфель для защиты нагревательных элементов и изоляции
• Нагрев камеры с трёх сторон (днище и боковые стороны) — нагревательные элементы на несущих трубах
• Система отвода с интегрированным вытяжным кожухом на потолке печи и над дверцей для подключения к вытяжной системе заказчика
• Подъёмная дверца с ручным приводом
• Эксплуатация в пределах, определённых руководством по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных на USB‑накопитель

Стандартная комплектация — N 10/13 CUP и N 30/13 CUP

• Керамический муфель для защиты нагревательных элементов и изоляции
• Двойная оболочка из нержавеющей стали со структурной отделкой и дополнительным вентилятором
• Использование исключительно изоляционных материалов без классификации (CLP)
• Нагрев камеры с четырёх сторон — нагревательные элементы на несущих трубах
• Нагревательные элементы выполнены блоком и легко заменяемы
• Вентиляция печной камеры для дополнительной защиты нагревательных элементов
• Точное управление температурой благодаря термоэлементу, размещённому непосредственно в муфеле
• Заглушка для муфеля с ручкой (N 10/13 CUP)
• Электромеханическая подъёмная дверца (N 30/13 CUP)
• Рабочий стол/полка перед муфелем
• Специальная система приточно‑вытяжной вентиляции для керамического муфеля: отработанные газы отводятся через керамическую трубу в задней части муфеля; регулируемый воздухообмен
• Система отвода с интегрированным вытяжным кожухом на потолке печи и над дверцей
• Термореле с настраиваемой температурой отключения для защиты печи и загрузки
• Эксплуатация в пределах, определённых руководством по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных на USB‑накопитель

Стандартная комплектация — Шахтная печь S 73/HS

• Компактная шахтная печь для тигельной плавки
• Двойная оболочка из нержавеющей стали с дополнительным вентилятором
• Использование исключительно изоляционных материалов без классификации (CLP)
• Разделяемая крышка, открываемая вручную
• Четырёхсторонний нагрев
• Нагревательные элементы и днище защищены пластинами из карбида кремния от износа и агрессивных веществ
• Вентиляция печной камеры для дополнительной защиты нагревательных элементов
• Вытяжной короб с изолированным трубопроводом назад; патрубок для подключения к вытяжной системе заказчика
• Эксплуатация в пределах, определённых руководством по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных на USB‑накопитель

Дополнительное оборудование
Для N 4/13 CUP

• Термореле с настраиваемой температурой отключения (защита от перегрева)

Для N 10/13 CUP и N 30/13 CUP

• Электромеханическая подъёмная дверца для N 10/13 CUP (опция)
• Поворотное смотровое окно в качестве тепловой защиты
• Таймер для программирования времени включения/выключения (предустановленная температура)
• Рама на роликах

Для S 73/HS

• Сдвижная крышка с ручным приводом
• Пневматическая сдвижная крышка
• Термореле с настраиваемой температурой отключения
• Таймер для программирования времени включения/выключения (предустановленная температура)

Технические характеристики (фрагмент)
Модель | Tmax (°C) | Внутр. (Ш x Г x В мм) | Объём (л) | Внешн. (Ш x Г x В мм) | Мощность (кВт) | Подключение | Масса (кг)
N 4/13 CUP | 1280 | 185 × 250 × 80 | 3,7 | 600 × 770 × 750 | 3 | 1-phase | 100
N 10/13 CUP | 1300 | 250 × 540 × 95 | 8,0 | 900 × 1200 × 1850 | 15 | 3-phase | 380
N 30/13 CUP | 1300 | 250 × 500 × 200 | 25,0 | 1000 × 1200 × 2250 | 15 | 3-phase | 430
S 73/HS | 1300 | 530 × 380 × 360 | 73,0 | 1050 × 1530 × 900 | 26 | 3-phase | 890

Ключевые особенности / техническое резюме

• Максимальная температура до 1300 °C (N 10/13 CUP, N 30/13 CUP, S 73/HS); N 4/13 CUP — 1280 °C
• Керамический муфель защищает нагревательные элементы и изоляцию от коррозионных паров
• Схема нагрева: 3‑сторонняя (N 4/13) или 4‑сторонняя (N 10/13, N 30/13, S 73/HS)
• Опции вентиляции камеры для защиты нагревательных элементов
• Система отвода: специализированная приточно‑вытяжная система с интегрированной вытяжной эссенцией и керамической вытяжной трубой для муфеля (регулируемый воздухообмен)
• Доступен термореле для защиты от перегрева
• Заменяемые нагревательные элементы (выполнены как единица для облегчённой замены)
• Опциональные электромеханические или ручные подъемные/роликовые двери и заглушки (в зависимости от модели)
• NTLog Basic для записи данных процесса (USB)
• Изоляция: только материалы без классификации по CLP
• Защитная облицовка (пластины из карбида кремния) для S 73/HS против износа и агрессивных веществ
