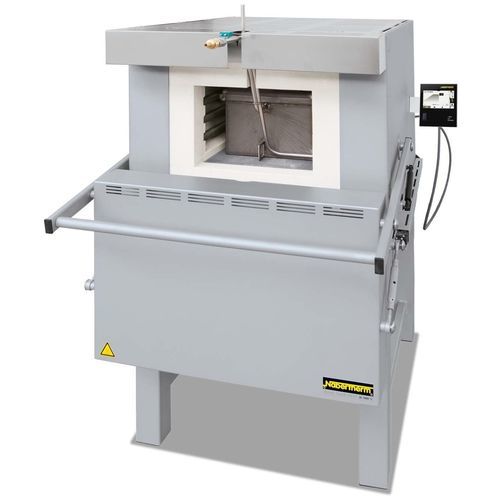

Печь для отверждения N 7/H

для пайкидля отжигадля термообработки

Обзор
Камерные печи N 7/H – N 87/H представляют собой универсальное решение для отжига, закалки и пайки в лабораторных условиях и при мелкосерийном производстве. Многослойная изоляция и глубокая камера обеспечивают эффективную термообработку до 1280 °C с пониженным энергопотреблением.

Функции и комплектация
Трехсторонний нагрев (обе боковые стенки и дно), нагревательные элементы на опорных трубах для свободного излучения и длительного срока службы, дно защищено SiC-плитой. Нержавеющий верхний дверной косяк и параллельно-поворотная дверь с газовыми демпферами повышают безопасность при работе на горячую. Доступны сенсорный контроллер B500 и запись процесса NTLog Basic.

Стандартное оснащение

• Максимальная температура: Tmax 1280 °C
• Глубокая камера с трехсторонним нагревом
• Нагревательные элементы на опорных трубах для свободного излучения
• Нагрев дна защищен SiC-плитой
• Верхний дверной косяк из нержавеющей стали для работы в горячем режиме
• Однородность температуры до ±10 °C (DIN 17052-1)
• Многослойная изоляция для снижения энергопотребления
• Опорная рама входит в комплект; N 7/H–N 17/HR как настольные модели
• Выпускной патрубок на боковой стенке или на задней стенке (с N 31/H)
• Параллельно-поворотная дверь с газовыми демпферами
• Контроллер B500 с сенсорным управлением (5 программ × 4 сегмента)
• NTLog Basic для записи технологических данных на USB

Технические характеристики
Модель | Tmax (°C) | Внутренние размеры ш × г × в (мм) | Объём (л) | Наружные размеры ш × г × в (мм) | Подключенная мощность (кВт) | Электрическое подключение | Вес (кг) | Время нагрева (мин)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3,0 | 1-фазное | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3,5 | 1-фазное | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5,5 | 3-фазное | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6,4 | 3-фазное | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15,0 | 3-фазное | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15,0 | 3-фазное | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20,0 | 3-фазное | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25,0 | 3-фазное | 480 | 105
Примечание: Наружные габариты меняются при установке опций. Время нагрева указано для пустой закрытой печи до Tmax −100 K. Подключенная мощность относится к стандартной комплектации и может увеличиваться при дополнительных опциях.

Применение и опции

• Ящики для отжига в защитной газовой атмосфере
• Загрузочные тележки и роликовые направляющие
• Увеличенные и более глубокие камеры
• Охлаждающие/закалочные станции с ваннами
• Контроллеры и запись данных (NTLog Basic)

Характеристики / технические данные

• Максимальная температура 1280 °C
• Трехсторонний нагрев для улучшенной однородности
• SiC-защита дна и трубчатые нагревательные элементы
• Однородность до ±10 °C (DIN 17052-1)
• Многослойная изоляция для энергоэффективности
• B500 сенсорный контроллер и запись данных на USB
• Модели от настольных до крупных камер (N 7/H–N 87/H)
