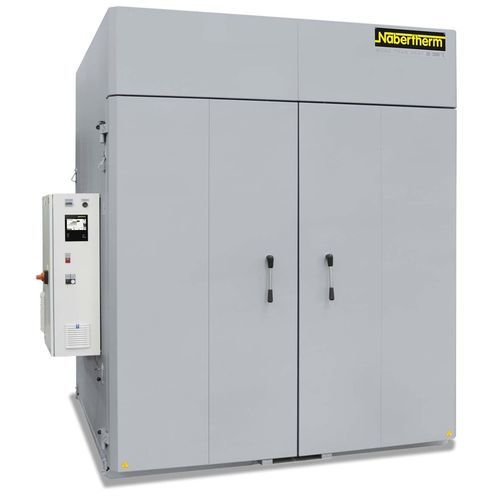

Печь для отпуска KTR series

для термообработкидля сушкидля чистых помещений

Краткое описание
Благодаря широкому ассортименту принадлежностей камерные сушилки можно индивидуально скомпоновать вариант в соответствии с требованиями процесса.

Описание (англ.)
The chamber ovens of the KTR range can be used for complex drying processes and heat treatment of charges to an application temperature of 260 °C. The high-performance air circulation enables optimum temperature uniformity throughout the work space. A wide range of accessories allow the chamber ovens to be modified to meet specific process requirements.

Standard Equipment / Стандартное оборудование

• Tmax 260 °C
• Electrically heated (via a heating register with integrated chrome steel heating elements) or gas-fired (direct or indirect gas-fired including injection of the hot air into the intake duct)
• Temperature uniformity up to +/− 3 °C according to DIN 17052-1 (for design wihout track cutouts)
• High-quality mineral wool insulation provides for outer temperatures of < 25 °C above room temperature
• Exclusive use of insulation materials without categorization according to EC Regulation No 1272/2008 (CLP). This explicitly means that alumino silicate wool, also known as “refractory ceramic fiber” (RCF), which is classified and possibly carcinogenic, is not used.
• High air exchange for fast drying processes
• Double-wing door for furnaces KTR 2300 and larger
• Over-temperature limiter with adjustable cutout temperature as temperature limiter to protect the furnace and load
• Controller with touch operation B500 (5 prgrams with each 4 segments)
• Defined application within the constraints of the operating instructions
• NTLog Basic for Nabertherm controller: recording of process data with USB-flash drive

Additional Equipment / Дополнительное оборудование

• Direct or indirect gas-fired
• Base frame to charge the oven via a charging forklift
• Additional door in the back for charging from both sides or to use the oven as lock between two rooms
• Fan system for faster cooling with manual or motorized control of the exhaust flaps
• Programmed opening and closing of exhaust air flaps
• Air circulation with speed control, recommendable for processes with light or sensitive charge
• Observation window and furnace chamber lighting
• Design for clean room heat treatment processes
• Rotating systems e. g. for tempering processes
• All KTR-models are also available with Tmax 300 °C
• Process control and documentation via VCD software package or Nabertherm Control Center (NCC) for monitoring, documentation and control

Спецификации (таблица)
Model | Tmax (°C) | Inner dimensions w × d × h (mm) | Volume (l) | Outer dimensions D × H (mm) | Heating power (kW) | Electrical connection
KTR 1000 | 260 | 1000 × 1000 × 1000 | 1000 | 1815 × 1430 × 1890 | 18 | 3-phase
KTR 1500 | 260 | 1000 × 1000 × 1500 | 1500 | 1815 × 1430 × 2390 | 18 | 3-phase
KTR 2000 | 260 | 1100 × 1500 × 1200 | 2000 | 1915 × 1930 × 2215 | 18 | 3-phase
KTR 2300 | 260 | 1250 × 1250 × 1500 | 2300 | 2115 × 1680 × 2515 | 27 | 3-phase
KTR 3100 | 260 | 1250 × 1250 × 2000 | 3100 | 2115 × 1680 × 2960 | 27 | 3-phase
KTR 3400 | 260 | 1500 × 1500 × 1500 | 3400 | 2445 × 1930 × 2460 | 45 | 3-phase
KTR 4500 | 260 | 1500 × 1500 × 2000 | 4500 | 2445 × 1930 × 2960 | 45 | 3-phase
KTR 4600 | 260 | 1750 × 1750 × 1500 | 4600 | 2695 × 2175 × 2480 | 45 | 3-phase
KTR 6000 | 260 | 2000 × 2000 × 1500 | 6000 | 2945 × 2430 × 2460 | 54 | 3-phase
KTR 6125 | 260 | 1750 × 1750 × 2000 | 6100 | 2695 × 2175 × 2980 | 45 | 3-phase
KTR 6250 | 260 | 1250 × 2500 × 2000 | 6250 | 2195 × 3035 × 2960 | 54 | 3-phase
KTR 8000 | 260 | 2000 × 2000 × 2000 | 8000 | 2945 × 2430 × 2960 | 54 | 3-phase
KTR 9000 | 260 | 1500 × 3000 × 2000 | 9000 | 2565 × 3870 × 2920 | 72 | 3-phase
KTR 12300 | 260 | 1750 × 3500 × 2000 | 12500 | 2695 × 4350 × 2980 | 90 | 3-phase
KTR 13250 | 260 | 1250 × 5000 × 2000 | 13300 | 2195 × 6170 × 2960 | 108 | 3-phase
KTR 16000 | 260 | 2000 × 4000 × 2000 | 16000 | 2945 × 4850 × 2960 | 108 | 3-phase
KTR 21300 | 260 | 2650 × 3550 × 2300 | 21300 | 3675 × 4195 × 3380 | 108 | 3-phase
KTR 22500 | 260 | 2000 × 4500 × 2500 | 22500 | 3015 × 5300 × 3550 | 108 | 3-phase

Характеристики / спецификации технические

• Максимальная температура: до 260 °C (у ряда моделей возможно Tmax 300 °C)
• Тип нагрева: электрический (нагревательные элементы из хромистой стали) или газовый (прямой/непрямой)
• Равномерность температуры: ±3 °C по DIN 17052-1 (для исполнений без вырезов для рельсов)
• Качественная минеральная вата, наружная температура корпуса < 25 °C выше комнатной
• Не используются волокна, классифицируемые по CLP как RCF (refractory ceramic fiber)
• Высокий воздухообмен для быстрого сушки; возможна регулировка циркуляции и скорости воздуха
• Двойные двери для больших моделей (KTR 2300 и выше)
• Защитное устройство: ограничитель превышения температуры
• Управление: контроллер B500 (сенсорный, 5 программ по 4 сегмента)
• Ведение записи процесса: NTLog Basic (через USB-флешку) / опции VCD или Nabertherm Control Center (NCC) для контроля и документирования
• Возможны дополнительные опции: боковая/задняя дверь, загрузочные тележки, платформа заезда, окно обзора, система ускоренного охлаждения, исполнения для чистых помещений, роторные системы
