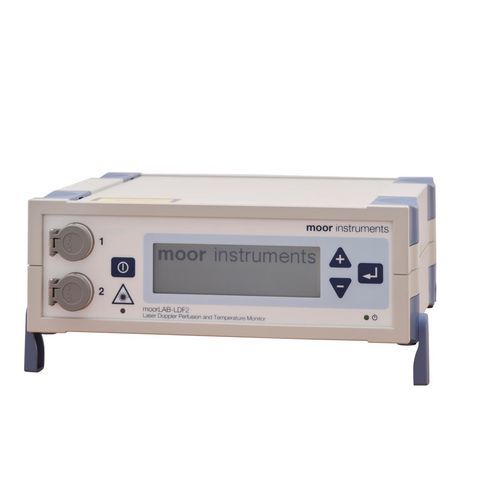

Монитор пациента с лазером с эффектом Доплера MOORLAB-LDF

настольныйTEMPкровообращения

Обзор
moorLAB-LDF — это лазерный доплеровский монитор кровотока и температуры ткани, разработанный для лабораторных исследований и образовательных задач в области биологических наук. Применяет цифровую обработку сигнала (DSP) для получения воспроизводимых значений потока и концентрации и поддерживает конфигурации с одним или двумя каналами для гибких экспериментальных схем.

Ключевые преимущества

• Выбор режима работы: один или два канала для целевых или сравнительных измерений
• Компактное стековое решение для расширения многоканальных конфигураций и USB‑подключения
• Высококонтрастный ЖК‑дисплей для наглядного просмотра данных
• Интеграция с программой moorLAB-PC для сбора, хранения и анализа данных

Предназначение
Для одновременного измерения микроциркуляторного кровотока (поток/концентрация) и температуры ткани в исследовательских и учебных целях. Не предназначен как медицинское изделие для клинической диагностики или терапии людей.

Обработка сигналов и характеристики
Продвинутая обработка потоковых и концентрационных сигналов с программно переключаемыми фильтрами низких частот. Полоса пропускания 20 Гц–22 кГц; частота дискретизации 40 Гц для всех параметров. Непрерывный режим работы; аналоговые выходы BNC для внешней записи.

Зонды и типы применения

• Кожные зонды: конструкции с двумя или несколькими волокнами; мультиволоконные варианты для усреднения по большей площади ткани; фиксация в держателях или с помощью клейких дисков; доступны комбинированные доплер‑/температурные зонды.
• Игольчатые зонды: для поверхностных, внутритканевых или одиночных сосудистых измерений; подходят для труднодоступных тканей и микроманипуляций; более тонкие иглы (VP4, VP4s) для глубокой инсерции.
• Низкопрофильные зонды: используются при ограниченном доступе или для минимизации давления под повязками (например: титановая дисковая зона, почти плоская силиконовая зона).
• Системы с одним волокном: мастер‑зонд + съемные наконечники на одно волокно для минимально инвазивных исследований на животных; наконечники можно обрезать или заменить.
• Примеры кодов зондов: LP1, LP1/7, LP1T, LP2, LP7A, LP12, LP14-CBF, LP4s, LP10M100ST и т.д.

Очистка и обслуживание
Основной блок: протирать тканью, смоченной изопропанолом или смесью изопропанол/вода. Зонды и разъемы: протирать изопропанолом или раствором изопропанол/вода. Головка зонда и оболочка (кроме разъема): можно мыть под проточной водой, очищать теплой водой с нейтральным или ферментным моющим средством или погружать в Cidex OPA до 5 минут (после — промыть); максимум 5 циклов погружения. Зонды не пригодны для стерилизации.

Типичные применения и ссылки

• Сосудистые исследования и изучение микроциркуляции
• Доклинические модели (напр., мозговой кровоток / модели MCAO)
• Кожная перфузия, мониторинг лоскутов, исследования при диабете и воспалении
• Физиология мышц и упражнения, доклинические исследования

Примечания
Производитель может вносить изменения в спецификации без предварительного уведомления. Выбор зондов и параметров измерения должен соответствовать экспериментальному протоколу и исследуемой ткани.

Технические характеристики

• Аналоговые выходы: 0–5 В; BNC‑разъемы; LDF1: 2 выхода; LDF2: 4 выхода
• Габариты (Ш×В×Г): 235 × 80 × 200 мм
• Вес: 1,5 кг
• Электробезопасность: класс I
• ЭМС: соответствует EN 61326-1 (лабораторные условия)
• Обработка потока/концентрации: полоса 20 Гц–22 кГц (±0,3 дБ); программно выбираемые низкочастотные фильтры (Standalone 15 кГц; опции ПК 3/15/22 кГц)
• Класс лазера: класс 1 (IEC 60825-1:2014)
• Лазер: полупроводниковый лазерный диод 785 nm ±10 nm; макс. доступная мощность ≤1,3 mW на канал; расходимость пучка ≈26°
• Измеряемые параметры: поток 0–1000 PU (±10%); DC 0–1000 AU (±10%); концентрация 0–1000 AU (±10%); температура 5–50 °C (±0,5 °C)
• Частота дискретизации: 40 Гц (все параметры)
• Режим работы: непрерывный
• Измерительные каналы: moorLAB-LDF1: 1×поток, 1×DC/температура (выбирается); moorLAB-LDF2: 2×поток, 2×DC/температура (выбирается)
• Окружающая среда эксплуатации: использование в помещении (лаборатория), 15–30 °C, 75–106 кПа, влажность 0–75% без конденсации, макс. высота 2000 м
• Питание: сеть 100–230 V, 50–60 Hz, 20 VA
• Хранение/транспорт: 5–45 °C, 75–106 кПа, 0–75% относительной влажности без конденсации
