Двигатель для хирургических инструментов

для медицинского оборудованиядля медицинской промышленностибесщеточный

Обзор

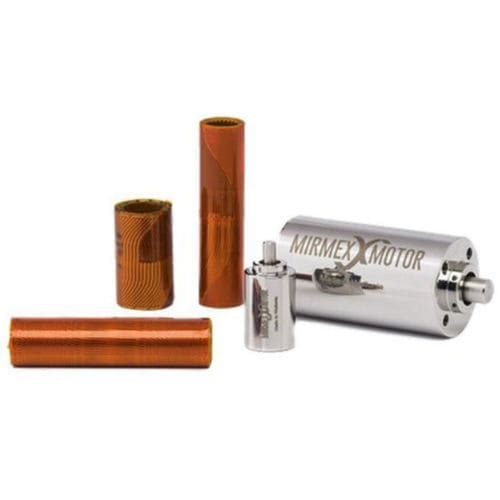

Технология Mirmex переосмысляет микродвигатели BLDC радиального потока, исключая традиционные медные проволочные обмотки в пользу печатных безпазовых (slotless) топологий обмоток. В результате создается компактная, настраиваемая серия микродвигателей с нулевым cogging и улучшенной тепловой и материальной эффективностью.

Ключевые характеристики

• Безпазовые бесщеточные DC микродвигатели с печатными топологиями обмоток (без традиционных проволочных обмоток).
• Нулевой cogging для линейной управляемости и точности.
• До 50% меньшие при эквивалентной мощности по сравнению с конкурентами.
• Повышенный коэффициент заполнения медью для большей плотности мощности.
• Улучшенные тепловые характеристики, снижение тепловых потерь и потерь на вихревые токи.
• Изготовление на заказ: диаметр, длина, скорость, напряжение и топология полностью адаптируются.
• Конструкция, допускающая автоклавирование для сотен циклов стерилизации; подходит для суровых условий эксплуатации.

Диапазон характеристик

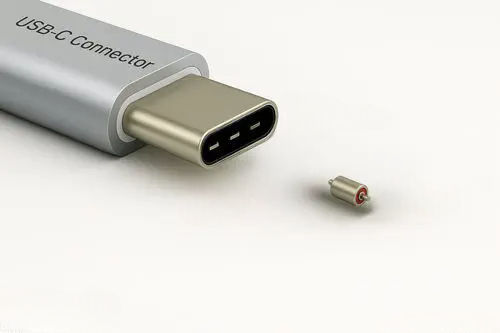

Диаметр: 1,5 - 85 мм
Длина: 2 - 120 мм
Мощность (до): 1000 Вт
Крутящий момент (до): 500 mNm
Скорость (до): 120 000 об/мин

Примеры применения
Привод медицинских электроинструментов
Диаметр: 18,5 мм
Длина: 37 мм
Скорость: 80 000 об/мин
Мощность: 75 Вт
Крутящий момент: 10 mNm
КПД: 93%

• Ключевые особенности: термическая оптимизация (большее время работы перед перегревом), компактность и меньший вес (легче интегрировать в корпуса ручных инструментов), повышенный крутящий момент для сложных костных операций.

Исполнители для космической техники
Диаметр: 20 мм
Длина: 32 мм
Скорость: 10 000 об/мин
Мощность: 100 Вт
Крутящий момент: 100 mNm

• Ключевые особенности: высокий крутящий момент для безопасной работы и упрощенных редукторов, меньший вес, надежность и точность для долговечности.

Исполнитель для кобота
Диаметр: 43 мм
Длина: 30 мм
Скорость: 1 500 об/мин
Мощность: 30 Вт
Крутящий момент: 190 mNm

• Ключевые особенности: повышенная динамика и отзывчивость, меньшие габариты для компактной интеграции, нулевой cogging и линейная управляемость для точных движений.

Дополнительные преимущества

• Простота прототипирования и более быстрая, доступная по стоимости индивидуальная сборка.
• Стабильные характеристики и высокая воспроизводимость вплоть до каждой медной волокны.
• Более устойчивый концепт: снижение использования сырья (до <45 %) и снижение энергопотребления.
• Уникальные топологии катушек/обмоток, недостижимые традиционными методами проволочной намотки.

Технические характеристики

• Семейство продуктов: микродвигатели BLDC радиального потока с печатными/безпазовыми обмотками.
• Диапазон диаметров: 1,5 мм — 85 мм.
• Диапазон длин: 2 мм — 120 мм.
• Максимальная мощность: до 1000 Вт (в зависимости от конфигурации).
• Максимальный крутящий момент: до 500 mNm (в зависимости от конфигурации).
• Максимальная скорость: до 120 000 об/мин (в зависимости от конфигурации).
• Топология без cogging для плавного, линейного характера зависимостей крутящего момента от скорости.
• Улучшенный коэффициент заполнения медью для высокой плотности мощности.
• Термически оптимизированные конструкции для снижения тепловых потерь и потерь на вихревые токи.
• Автоклавируемая конструкция для сотен циклов стерилизации; подходит для медицинских и суровых условий.
• Полностью настраиваемые размеры и электромеханические параметры под конкретное применение.
