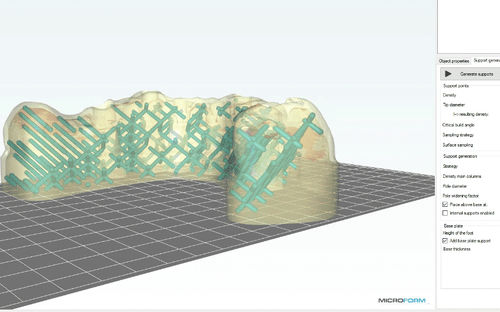

Программное обеспечение для визуализации 3D MicroForm®

для импортациидля печати 3Dдля моделирования

подготовка к 3D-печати может быть трудоемкой задачей. Ориентация, поддержка и редактирование сетки таким образом, чтобы она действительно печаталась, может оказаться сложной задачей. MicroForm упрощает эту задачу. Требования к аппаратному и программному обеспечению OpenGL 3.3 (большинство современных ПК поддерживают эту версию) Windows 7, 8 или 10 Не менее 2 Гб оперативной памяти. рекомендуется 4 Гб Выделенный графический процессор - желательно, но не обязательно Ошибки и диагностика сетки При импорте и считывании детали проверяется подмножество возможных ошибок (голые грани, не коллекторные грани, вырожденные грани и дубликаты граней). Если обнаружены ошибки, которые могут привести к сбою печати, программа добавит к детали желтый восклицательный знак. В режиме поддержки можно выполнить полную диагностику сетки детали. Диагностика сетки находится на вкладке рядом с вкладками поддержки. Щелкнув на значке глаза, расположенном за каждой ошибкой, можно просмотреть ошибки в детали. Ниже мы кратко опишем все возможные ошибки сетки. ГОЛЫЕ КРОМКИ И ОТВЕРСТИЯ Голые ребра - это ребра, имеющие только 1 связанную с ними треугольную грань. Это означает, что в сетке имеется дыра. Это может привести к появлению артефактов при нарезке. Плоские отверстия - это плоские отверстия, расположенные в одной плоскости. Все обнаженные грани на границе соединены. Они легко устраняются триангуляцией отверстия. Неплоские отверстия имеют ребра, лежащие в разных плоскостях. Поэтому их сложнее ремонтировать автоматически. НЕПЛАНАРНЫЕ РЕБРА Неманифольные ребра - это ребра, имеющие 3 или более граней, примыкающих к ним. Они могут приводить к ошибкам нарезки, но не обязательно. ПЕРЕСЕКАЮЩИЕСЯ ГРАНИ Пересекающиеся грани означают, что грани пересекаются. Это не обязательно плохо. Это может означать, что у вас есть несколько непересекающихся частей или самопересекающихся частей.
