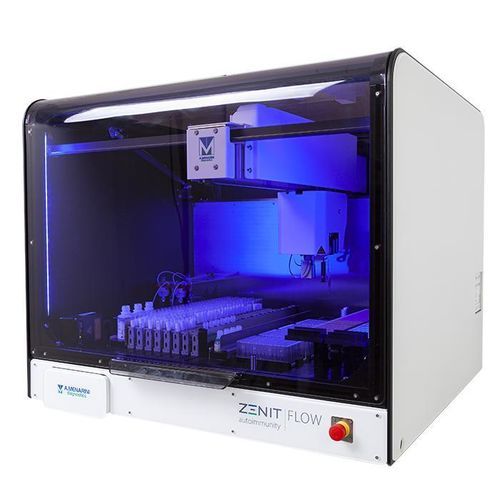

Автоматизированное устройство подготовки проб Zenit Flow

разбавлениемтитрованиядля мойки

Обзор продуктаZenit Flow — автоматический процессор слайдов для непрямой иммунофлуоресценции (IIF), предназначенный для лабораторных рабочих процессов: разведение образцов, распределение, промывка и нанесение покровного стекла для получения готовых к анализу слайдов.

Вместимость системы

• До 240 образцов: 8 × держателей по 30 пробирок
• До 30 слайдов: 2 × держателя по 15 слайдов
• До 384 лунок для разведения и титрования: 4 × пластины по 96 лунок (объем 1,2 mL)

Масштабируемая производительность

• ~1 ч для 5 × 12-луночных слайдов
• ~2,5 ч для 15 × 12-луночных слайдов
• ~5 ч для 30 × 12-луночных слайдов

Оптимизированный рабочий процесс

• Автоматическое предразведение образцов из разных первичных пробирок в рамках одной аналитической сессии
• Три зонды: две точные дозирующие иглы и одна игла для аспирации для ускорения подготовки слайдов
• В конце процесса слайды полностью смонтированы, включая добавление среды и наложение покровного стекла
• Открытая конфигурация для настройки нескольких IIF-ассэев
• Автоматический расчет расхода реактивов
• Встроенные 1D и 2D сканеры штрих-кодов для полной трассируемости реактивов и образцов

Стандартизированные результаты

• Высокоточное пипетирование
  • Емкостный датчик уровня для надежного обнаружения жидкости
  • Диапазон объема пипетирования: 5 μl – 1000 μl
• Стандартизированная фаза промывки
  • Раздельные каналы для дозирования и аспирации
  • Два режима промывки для клеток и тканей: multi-drop или непрерывный поток
• Предотвращение перекрестного загрязнения
  • Металлические иглы (без покрытия), моющиеся внутри и снаружи

Модульность

• Одна рабочая станция ПК может управлять как Zenit Flow, так и Zenit Fast
• Несколько блоков Zenit можно подключить к одной станции для централизованного управления
• Промежуточное ПО ZENIT Hub обеспечивает полную трассируемость и двустороннее подключение к LIS
• Производительность масштабируема в соответствии с потребностями лаборатории

Zenit Flow + Zenit FastZenit Flow разработан для совместной работы с Zenit Fast для повышения производительности: обработка и сканирование слайдов могут выполняться параллельно без времени простоя, что увеличивает общий пропускной поток.

Мультимедиа

• Доступно видео о продукте (ID видео указан на странице)

Технические характеристики

• Насосы: 1 перистальтический насос; 2 насосa для аспирации; 2 × шприцевых насоса 1,25 mL
• Трассируемость: Образцы — линейный считыватель штрих-кодов с регулировкой фокуса; Слайды — Data Matrix, Aztec Code, Han Xin, Micro QR, QR Code
• Вместимость слайдов: До 30 слайдов (2 × держателя по 15)
• Вместимость образцов: До 240 образцов (8 × держателя по 30 пробирок)
• Кюветы для разведения: 384 (4 × блоки по 96 лунок, 1,2 mL)
• Зонды: 3 (2 точные дозирующие иглы + 1 аспирационная игла)
• Промывка слайдов: Непрерывный поток или multi-drop
• Обнаружение жидкости: Емкостный датчик уровня
• Диапазон пипетирования: 5 μl – 1000 μl
• Внешние баки (с датчиками): 2 × 5 L буферов, 1 × 5 L мойка, 1 × 5 L отходы
• Контроли: До 20 флаконов
• Размещения для разбавителя: До 10
• Размещения для реактивов: До 17 (конъюгаты и монтажные среды)
• Диспенсеры покровных стекол: 2 × до 30 стекол каждый (24 × 60 × 0,1 мм и 24 × 64 × 0,1 мм)
• Окружающая среда (работа): Температура 15–35 °C; Влажность 35%–80% без конденсации
• Электропитание: AC 100–240 V, 50/60 Hz; Потребление макс. 150 VA
• Акустические эмиссии: <63 dB (1 м); <72 dB (сигнал тревоги)
• Рабочая высота: <2000 m
• Размеры устройства (Ш × В × Г): 88 cm × 74 cm × 84 cm; Вес устройства: 100 kg
• Размеры упаковки (Ш × В × Г): 99 cm × 96 cm × 94 cm; Вес в ящике: 160 kg
• Транспорт/хранение: Температура 0–55 °C; Влажность 20%–85% RH (без конденсации и обледенения)
