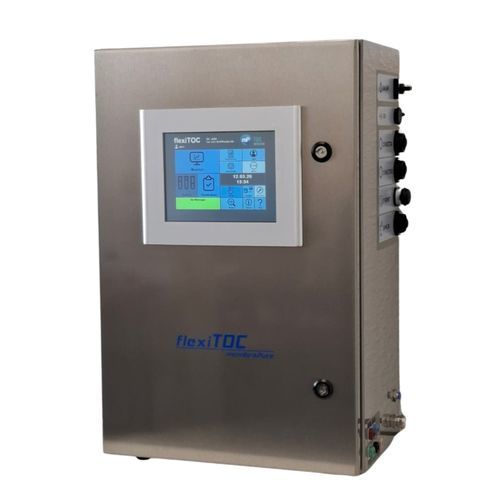

Анализатор TOC для сверхчистой воды flexiTOC

для чистой водыУФ-окисление

Обзор
flexiTOC — это высокочувствительный анализатор общего органического углерода (ТОС), предназначенный для применения от водопроводной воды до ультрачистой воды. Аналитический метод основан на полной УФ‑окислении органических соединений углерода в водных образцах до диоксида углерода (CO2), который количественно определяется селективным NDIR‑детектором. Система поддерживает режим без реагента при уровнях ТОС ниже ~2000 ppb и может работать с реагентом (пероксульфат) для более высоких концентраций ТОС или трудноокисляемых проб.

Ключевые возможности

• Высокочувствительный анализ ТОС от грунтовых/водопроводных вод до ультрачистой/WFI воды
• Полная УФ‑окисление с опциональным реагент‑усиленным окислением (пероксульфат)
• Квантирование CO2 NDIR‑детектором для селективного измерения, независимого от проводимости и температуры
• Короткие времена анализа и непрерывно самоочищающейся реактор для предотвращения перекрестного загрязнения
• Калибровка и тесты пригодности системы (SST) выполняемые пользователем в соответствии с требованиями фармакопей

Основные технические характеристики системы

• Метод и детекция: полное УФ‑окисление & NDIR‑детекция CO2 (настраивается для работы с реагентом)
• Объём потока пробы: петля 20 mL (низкий диапазон), петля 5 mL (высокий диапазон)
• Диапазон ТОС: 2–5000 ppb (низкий диапазон), 15 ppb–20 ppm (высокий диапазон)
• Соответствие нормам: USP <643>, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR part 11 (опция ПО), IP 45

Блок‑схема
Схема системы иллюстрирует принцип УФ‑окисления flexiTOC и управление газовыми потоками; для более высоких температур/давлений проб, как указано в технических требованиях, необходим теплообменник и регулятор давления.

Опции и функции

• Режим Multiline: flexiTOC pro обеспечивает несколько входов (например, четыре) и апгрейд для последовательного измерения до 3 петлей с настраиваемыми интервалами
• Режим образца: настраиваемая последовательность офлайн‑измерений для отдельных проб
• Улучшенная аппаратная производительность: оптимизированная геометрия УФ‑реактора и гармонизированный газовый поток с непрерывным мониторингом
• Проверка потока пробы: сигнал тревоги при входном потоке = 0 (с датчиком давления)
• Экспорт данных: экспорт данных измерений на внешние носители в различных форматах; доступно облачное хранение через сетевое подключение
• Теплообменник и регулятор давления: теплообменник требуется при температуре среды >50 °C; датчик давления требуется, если входное давление среды превышает 0,5 bar
• Статус системы: ПО предоставляет детальный обзор состояния (наработки сенсоров, насоса, УФ‑лампы)
• IP54 защита экрана и вентилятора в стандартной комплектации
• Опции калибровки и верификации системы: определение проб реагента и воды, многоточечная калибровка с внутренним стандартом разбавления, функция SST (низкий диапазон)
• Опция ПО 21 CFR part 11 доступна для фармацевтических применений

Технические характеристики (таблица)
Метод & детекция: УФ‑окисление (полное) & NDIR (улучшенное окисление; настраивается с реагентом)
Объём пробы: петля 20 mL (низкий диапазон), петля 5 mL (высокий диапазон)
Период измерения: 6–15 мин
Диапазон измерения: 2–5000 ppb (низкий диапазон), 15 ppb–20 ppm (высокий диапазон)
Точность детекции: ~3 ppb или 2 % (в зависимости от того, что больше)
Порты: 2 для образцов | 1 для реагента (стандарт); 1 для образца, 3 для SST (низкий диапазон)
Нормы: USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, 21 CFR part 11, IP 45
Параметры окружающей среды: относительная влажность 10–95 %; температура 10–45 °C
Интерфейсы: аналоговый (4 - 20 mA) согласно Namur NE43
Габариты, вес, питание: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W

Требования к среде (таблица)
Тип среды пробы: от грунтовой воды до ультрачистой воды (не предназначено для сточных вод или твёрдых веществ)
Температура пробы: 10–50 °C
Входное давление: < 1.5 bar (если > 0.5 bar, для некоторых конфигураций требуется редуктор давления)
Сжатый газ: воздух, кислород, азот — без диоксида углерода
Давление газа на входе: азот 1–1.5 bar | кислород 3.5–5 bar

характеристики / технические спецификации

• Метод & детекция: полное УФ‑окисление с детекцией CO2 методом NDIR
• Время измерения: 6–15 минут (пользовательские настраиваемые интервалы; интервалы проб 5–10 мин с возможными перерывами до 24 ч)
• Объём пробы: 5 mL (высокий диапазон), 20 mL (низкий диапазон)
• Диапазоны измерения TOC: 2 ppb – 5000 ppb (низкий диапазон); 15 ppb – 20 ppm (высокий диапазон); до 100 ppm в режиме разведения
• Точность детекции: < 500 ppb ± 5 ppb; > 500 ppb ± 1 % (неразведённый режим); типично ~3 ppb или 2 % в зависимости от большего значения
• Порты и I/O: аналог 4–20 mA (Namur NE43) и множественные порты для образцов/реагента/SST
• Соответствие стандартам: USP, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR Part 11 (опция ПО), IP 45
• Условия эксплуатации: 10–45 °C, влажность 10–95 %
• Носитель/коммунальный газ: N2, O2 или сжатый воздух без CO2; давление газа 1–4 bar; расход ок. 12 L/h
• Механика & электричество: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W
• Защита: IP54 для экрана и вентилятора
• Расходные материалы & обслуживание: калибровочные растворы, периодическая замена трубок насоса, замена УФ‑реактора по окончании срока службы с последующей калибровкой
