Медицинский симулятор для отоскопии OTOSURG

для микрохирургиидля лечения ЛОР-заболеванийдля эндоскопического обучения

Обзор продукта

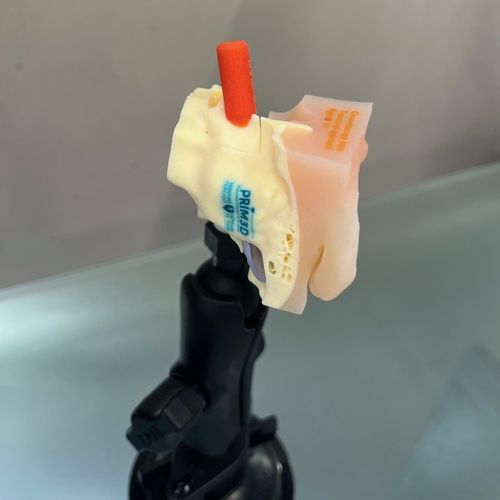

Симулятор OTOSURG — тренировочная модель для трансканальной тимпанопластики, предназначенная для практического обучения эндоскопической и микроскопической хирургии через наружный слуховой проход. Модель воспроизводит анатомию барабанной полости и обеспечивает реалистичную эндоскопическую визуализацию тимпанической мембраны для отработки процедур.

Валидационное исследование
Валидационное исследование: Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

Основные применения

• Обучение отоэндоскопии и технике микроскопическойоссикулопластики.
• Освоение работы с эндоскопом и экзоскопом в анатомически достоверной среде.
• Обучение и отработка операций по замене слуховых косточек и связанных процедур без риска для пациента.
• Демонстрация медицинских устройств и настраиваемых сценариев на конференциях и учебных сессиях (персонализируемые картриджи, наличие/отсутствие барабанной перепонки, цветовые маркеры).

Преимущества

• Точная эндоскопическая визуализация барабанной перепонки и анатомических ориентиров барабанной полости.
• Настраиваемая сложность и анатомия (различные диаметры прохода, визуальные индикаторы) в зависимости от уровня обучаемого.
• Воспроизводимые сценарии для стандартизированной оценки навыков.
• Педагогическая конструкция, облегчающая поэтапное обучение и групповую подготовку.
• Варианты кастомизации для учебных целей или демонстраций устройств.

Воспроизводимые структуры

• Кожа слухового прохода, аннулус и барабанная перепонка.
• Костные анатомические ориентиры барабанной полости.
• Хорда барабанной перепонки, сухожилие стремени, прикрепления мышцы, напрягающей барабанную перепонку.
• Подвижная цепь слуховых косточек (молоточек, наковальня, стремечко) с возможностью конфигурирования целостности.

Поддерживаемые хирургические вмешательства (с использованием одноразовых картриджей)

• Разрез и отслаивание кожи слухового прохода.
• Поднятие барабанной перепонки и отработка размещения трансплантатов.
• Исследование и манипуляция структурами барабанной полости.
• Сохранение, мобилизация или диссоциация слуховых косточек.
• Техники оссикулопластики (PORP, TORP, транспозиция, установка поршня).

Комплектация набора

• 1 многоразовая модель височной кости (анатомическая база).
• 1 шарнирный кронштейн для позиционирования.
• 1 набор выбираемых одноразовых патогенных картриджей.

Типы доступных картриджей

• Нормальная барабанная полость (картридж без патологии).
• Картриджи с перфорацией барабанной перепонки (задняя, передняя и другие настраиваемые типы).
• Варианты отосклероза (фиксированное стремечко; пост‑стапедэктомия с отсутствующим стремечком и остаточной пластинкой).
• Варианты для оссикулопластики (отсутствие наковальни для сценария PORP; отсутствие наковальни и стремечка для сценария TORP).
• Картриджи, связанные с хроническим отитом, в разработке (карман втяжения, моделирование холестеатомы).

Дополнительные элементы по запросу

• Имитированная жидкая кровь для повышения реализма.
• 3D-печатная пластина апоневроза (50 x 50 x 0.3 мм).
• 3D-печатная хрящeвая пластина (50 x 50 x 0.9 мм).

Разработка и лицензирование
Модель разработана платформой Prim3D Assistance Publique – Hôpitaux de Paris и Université Paris Cité. Исключительная лицензия на разработку и эксплуатацию: N° VAL 2025/2024-070/01.

Технические характеристики

• Тип: тренировочный симулятор трансканальной тимпанопластики для эндоскопических и микроскопических подходов.
• Наименование модели: OTOSURG.
• Материалы: многоматериальные 3D-печатные компоненты (многоразовая костная база + одноразовые картриджи).
• Режимы обучения: отоэндоскопия, микроскопическая оссикулопластика, техники PORP/TORP, исследование и манипуляция в барабанной полости.
• Настройка: картриджи могут быть сконфигурированы с/без барабанной перепонки, цветовые анатомические маркеры, переменная ширина слухового прохода.
• Набор включает: многоразовую модель височной кости, шарнирный кронштейн, выбираемый набор картриджей.
• Опциональные аксессуары: имитированная кровь, апоневрозные и хрящевые пластины 3D-печати (указаны размеры).
