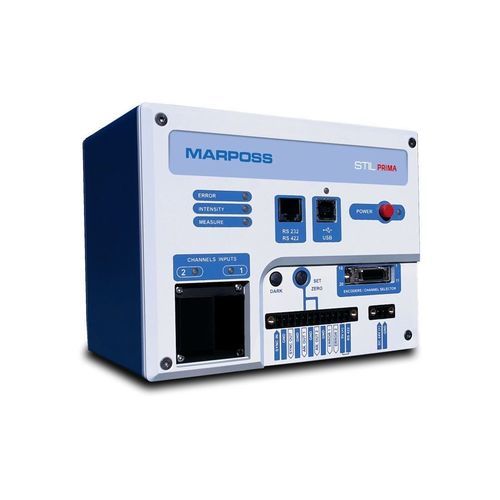

Устройство управления для процесса CCS SERIES

для лабораторийдля лабораторийдля учреждений здравоохранения

Обзор продукта
Контроллеры серии CCS обеспечивают бесконтактные измерения расстояния и толщины с использованием хроматической конфокальной технологии с субмикронной точностью на широком диапазоне поверхностей и материалов, включая отражающие поверхности и прозрачные плёнки. Измерение толщины стекла или плёнки выполняется с помощью одного контроллера CCS и высокоточной головки датчика STIL методом двухпикового анализа. Частоты измерения зависят от модели и варьируются от 100 Гц до 10 кГц, что позволяет использовать устройства как в промышленных линиях, так и в лабораториях.

Преимущества

• Хроматическая конфокальная технология для материалов, отражающих белый свет (металл, стекло, пластик, покрытия, жидкости).
• Бесконтактная работа для исключения повреждений или загрязнений объекта.
• Субмикронная точность, подходящая для прецизионной метрологии.
• Сменные оптические головки STIL: серии CL-MG, OP, ENDO, EVEREST.
• Контроллер хранит до 20 таблиц калибровки для поддержки различных зондов и конфигураций.
• Наличие SDK и команд протокола для интеграции в автоматизированные и инспекционные системы.
• Синхронизированное измерение с энкодером для динамических съёмок.
• Несколько интерфейсов связи: аналоговые выходы, USB, RS232/422.

Применения

• Проверка автомобильного стекла и контроль качества.
• Производство и контроль стеклянной тары и упаковки.
• Измерение толщины компонентов и крышек аккумуляторов для электромобилей.
• Контроль толщины на roll‑to‑roll и веб‑процессах для прозрачных и непрозрачных плёнок (гибкая электроника, аккумуляторные плёнки).
• Метрология в электронной промышленности и для печатных плат (PCB).
• Инспекция полупроводниковых подложек (метрология кремниевых wafer'ов).
• Прецизионные области: медицина, микромеханика, авиа‑космическая промышленность, часовая промышленность, робототехника и приложения CCC.

Версии и интеграция
Контроллеры CCS доступны в исполнении CCS PRIMA и CCS OPTIMA+. CCS PRIMA предлагается в вариантах с одним каналом, двумя каналами (мультиплекс) и четырьмя каналами (мультиплекс). CCS PRIMA+ обеспечивает увеличенный световой поток для задач измерения толщины стекла. Для OEM‑интеграции CCS PRIMA также доступен в BOXLESS‑варианте для встраивания в пользовательские корпуса.

Технические характеристики (таблица)
Model | CCS-Prima | CCS-Prima 2 | CCS-Prima 4 | CCS-Prima+ | CCS-Optima+
Order Code | O8ST10M1001 | O8ST11M1001 | O8ST12M1001 | O8ST13M1009 | O8ST09M2001
Technology | Chromatic Confocal
Source | White LED
Number of channel | 1 | 2 (multiplexed) | 4 (multiplexed) | 1 | 1
Measuring Frequency | From 100 Hz to 2000 Hz (PRIMA family) | From 500 Hz to 10000 Hz (OPTIMA+)
Calibration table memory | Up to 20 calibration tables
Distance Measurement | First/Strongest peak detection
Thickness Measurement | 2 peaks detection (thickness via two-peak processing)
Advanced features | AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
Digital Output | RS232, RS422, USB
Synchronization | Trigger in & out
Other Input/Output | 2 analog outputs; encoder input (up to 3)
Fiber connection | E2000/APC
Temperature in use | 5°C - 50°C
Storage temperature | -30°C - 70°C
Relative humidity | 5% - 80% RH without condensation
Protection type | IP20
Compliance | EN 61326-1 (for applicable models)
Power Supply | 24V DC
Maximum/Usual Consumption | 25W / 8W (typical variants) (values vary by model)
Dimensions | 162 mm x 138.1 mm x 111.5 mm
Weight | Typical 1.2 kg (varies by model)

Характеристики / технические данные

• Технология: Chromatic Confocal.
• Источник света: White LED.
• Число каналов: 1, 2 (multiplexed), 4 (multiplexed) в зависимости от модели.
• Частота измерения: семейство PRIMA 100–2000 Hz; OPTIMA+ до 10 000 Hz.
• Память калибровки: до 20 таблиц калибровки, выбираемых в контроллере.
• Определение расстояния: обнаружение первого/самого сильного пика; толщина — по двум пикам.
• Дополнительные функции: AutoLed, AutoDark, DoubleFrequency, HoldLastValue и т.д.
• Интерфейсы: RS232 / RS422 / USB, 2 аналоговых выхода, входы энкодера (до 3), триггер in/out.
• Волоконное соединение: E2000/APC.
• Рабочая температура: 5°C до 50°C; хранение: −30°C до 70°C.
• Относительная влажность: 5%–80% без конденсации.
• Класс защиты: IP20.
• Соответствие: EN 61326-1, где применимо.
• Питание: 24 V DC; типич. потребление ~8–9 W; макс. до ~25 W в зависимости от модели.
• Габариты: 162 x 138.1 x 111.5 mm (корпус контроллера).
• Вес: примерно 1.2 кг (зависит от модели).
