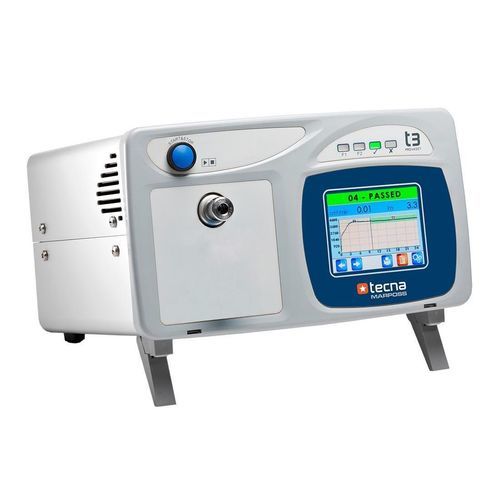

Тестер герметичности для упаковки T3PF

давленияс падением абсолютного давленияэлектропневматический

Overview
Provaset T3PF — электропневматический прибор для измерения расхода воздуха и испытаний на герметичность (метод абсолютного падения давления). Оснащён электронным регулятором давления для задания программируемых испытательных давлений и 3.5" цветным сенсорным экраном для мониторинга испытаний в реальном времени и простого программирования. Применяется на испытательных стендах, производственных линиях и в полностью автоматизированных системах; поддерживает внешнюю автоматику, сканеры штрихкодов и принтеры; запись данных через USB или Ethernet.

Main functional highlights

• Электропневматический прибор для измерения расхода и проверки герметичности (абсолютное падение давления)
• Электронный регулятор давления для программируемого контроля давления
• 3.5" резистивный сенсорный интерфейс с отображением испытаний в реальном времени для интуитивной работы
• Подходит для испытательных стендов, производственных линий и полностью автоматических систем
• Интерфейсы для сканеров штрихкодов, принтеров и записи данных (USB/Ethernet)

Benefits / Options

• Два программируемых пневматических выхода для внешних команд (coupler/marker)
• Конфигурация для вакуумных испытаний и опция внешнего пневматического модуля для создания вакуума
• Расширение I/O: добавляет 8+8 оптопарных цифровых входов/выходов и последовательную линию RS232/RS485
• Дополнительные интерфейсы связи: USB, Ethernet, ProfiBUS или CANbus
• SPC-аналитика в реальном времени и производственная статистика
• Программная поддержка для принтеров этикеток и сканеров штрихкодов
• Опционные воздушные фильтры и сертифицированный Leak Master для вставки в разъём Staubli®
• Поддержка сканера штрихкодов и/или принтера, дистанционная клавиатура, трёхцветный индикатор с звуковой сигнализацией
• Внешний клапан для контролируемого сброса давления

Technical specifications

• Питание: внешний 24 Vdc; альтернативно 85–264 Vac, 35 W
• Сжатый воздух: сухой, без конденсата, фильтр 5 µm, без масла, соответствует ISO8573-1
• A/D преобразователи: 24 бита
• Калибровка: сертификаты для датчиков давления и расхода; процедура калибровки с руководством в ПО
• Регулятор давления: электронный
• Клавиатура / Дисплей: 3.5" TFT цветной дисплей с резистивным сенсорным слоем
• Индикаторы: 4 LED (фазы испытания, результат ОК/НЕ ОК)
• Счётчик испытаний и статистика: суммарные ОК/НЕ ОК (сброс в ноль возможен); среднее, мин, макс, стандартное отклонение, нормальное распределение, CP, CPK, суммарный выпуск по часам
• Звуковой сигнал: встроенный зуммер, длительность программируемая
• Часы: дата и время с суперконденсатором, автономная работа до 7 дней
• Программируемые параметры: 100 таблиц испытаний (последовательный режим), расчёт по объёму для отображения скорости утечки (cm3/min или cm3/h)
• Подключение PLC: 8 оптопарных входов + 8 оптопарных выходов, полностью программируемые
• Интерфейсы данных и протоколы: конфигурируемые RS232/RS485; интерфейс USB device; Modbus RTU, вывод CSV ASCII, штрихкод, принтер
• Разъём Staubli®: стандарт для установки Leak Master
• Корпус: анодированный алюминий (неокрашенный) и элементы из ABS
