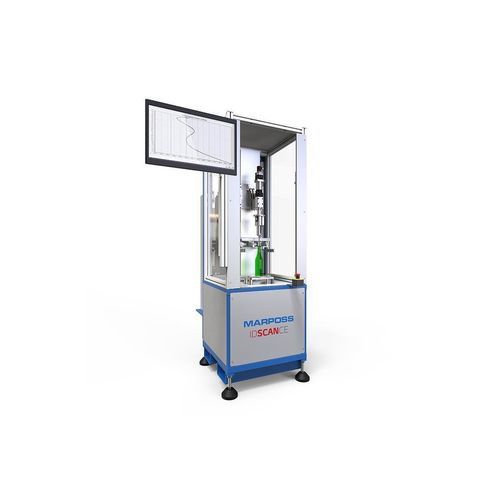

Полуавтоматическая система контроля ID SCAN™

для бутылокавтономная

Описание продукта
ID SCAN™ — полуавтоматический стенд для автоматического измерения, без механической переналадки, диаметра горловины и внутреннего профиля стеклянных бутылок на выборке.

Версии

• ID SCAN™ CE: для использования на cold-end, в ЛКИ или в производственной среде.
• ID SCAN™ HE: для использования на hot-end до отпуска; оснащён дополнительными функциями для работы в условиях hot-end и для измерения незакалённых стеклянных бутылок.

Описание
Бутылка загружается вручную, цикл измерения выполняется полностью автоматически. Измерения осуществляются одним контактным тактильным измерителем горловины, установленным на вращающейся платформе с возможностью вертикального перемещения.

Измеряемые параметры

• Диаметр горловины на одной или нескольких программируемых глубинах (нет ограничения по числу измеряемых диаметров).
• Внутренний профиль по вертикали с графическим представлением.

Преимущества

• Точно: применяется контактный тактильный датчик с одной точкой для высокоточных измерений.
• Всесторонне: измеряет диаметры на разных глубинах и предоставляет визуальное представление реальной формы горловины; формирует график изменения диаметра в сканируемой зоне.
• Гибко: не требуется механическая переналадка между артикулами.
• Совместимость с MES: интеграция с распространёнными Manufacturing Execution Systems (например, Vertech SIL™ и др.). ID SCAN™ получает от MES данные рецепта изделия и автоматически отправляет результаты измерений по шаблону в MES; программирование оператором на ID SCAN™ не требуется.
• Прост в использовании.

Технические характеристики

• Питание: 220 - 240 V AC
• Габариты измеряемых ёмкостей: Высота 70 - 435 мм; Внешний диаметр корпуса (или диагональ для нерундных ёмкостей) ≤ 190 мм
• Диапазон измеряемых диаметров и профиля: 13 - 45 мм (макс. глубина 70 мм)
• Повторяемость измерения (оценено по эталону): ≤ ±0,01 мм
• Время измерения: от 30 с (в зависимости от количества измеряемых диаметров и профилей)
• Рабочая температура окружающей среды: ID SCAN™ CE: < 40°C; ID SCAN™ HE: < 50°C
