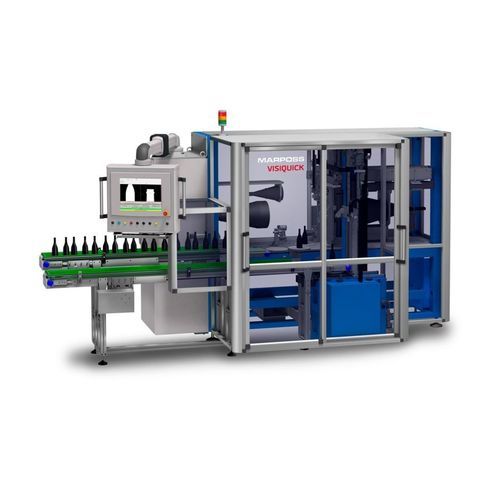

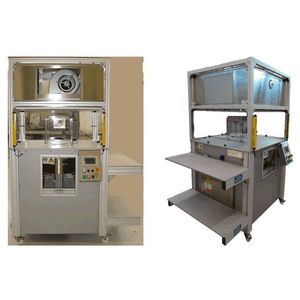

Оптическая система контроля VISIQUICK™

автоматизированнаяуправляемая с помощью ПКс управлением от компьютера

Обзор продукта
VisiQuick™ — гибкая система инспекции для выборочной размерной и геометрической проверки широкого ассортимента стеклянных изделий разных размеров, форм и цветов. Может устанавливаться в лаборатории или рядом с производственной линией (cold end).

Описание

• VisiQuick™ состоит из одной или нескольких модульных измерительных станций, настраиваемых под задачу.
• Станция измерения внешних размеров: одна или две высокоразрешающие камеры с телецентрической оптикой и коллимированным осветителем для измерения внешних параметров: общая высота, вертикальность, изогнутая шейка, параллельность горловины, параметры корпуса (диаметр, длинные/короткие стороны и диагональ для неокруглых изделий, высота при заданном диаметре и т.д.) и параметры горловины/финиша для любых типов окончаний (диаметры, высоты, углы, радиусы и т.д.).
• Станция измерения внутреннего диаметра и профиля: вращающийся/перемещающийся датчик отверстия для динамического измерения внутреннего диаметра горловины и профиля.
• Станция веса и push-up: промышленные весы и ультразвуковой датчик, интегрированные в одной станции.
• Станция измерения толщины стенки: на основе хроматической конфокальной технологии для локального картирования толщины стенки.
• Станция измерения профиля зоны маркировки (подача заявки на патент): оптическая система для обнаружения и измерения вмятин и выпуклостей в зоне маркировки.

Преимущества

• Прочная механическая конструкция: стальная рама (без алюминиевых профилей) обеспечивает стабильность измерений и повторяемость.
• Гибкость: при смене типа изделия нет необходимости переналаживать конвейеры, pick & place или измерительные станции.
• Модульность и возможность апгрейда: дополнительные станции измерения могут быть добавлены позднее.
• Индивидуальные решения: возможна кастомизация в соответствии с требованиями заказчика.
• Обширная библиотека измерительных алгоритмов: имеются готовые алгоритмы и возможность разработки новых под клиента.
• Готовность к Industry 4.0: полная совместимость с системами мониторинга и учёта производства.
• Интуитивный HMI: программное обеспечение на промышленном ПК предоставляет понятный и простой интерфейс.

Характеристики / Технические спецификации

• Измеряемые размеры изделий: общая высота ≤ 435 мм; диаметр корпуса или диагональ ≤ 190 мм.
• Внутренний диаметр: от 13 до 50 мм (глубина измерения до 100 мм от верха). Другие диапазоны по запросу.
• Push-up: ≤ 60 мм.
• Вес: ≤ 2 кг.
• Толщина стенки: ≤ 8 мм.
• Профиль зоны маркировки: высота инспекции ≤ 200 мм.
• Производительность: в зависимости от модели и конфигурации станций; до 120 изделий/час.
• Повторяемость по эталону: < 0,01 мм.
• Точность: < 10% от допуска.
