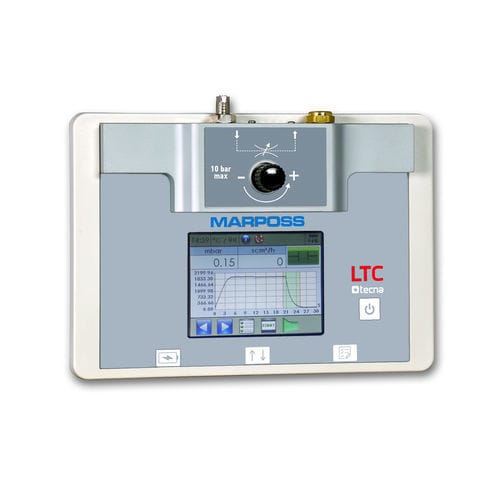

Калибратор симулятор утечки TECNA LTC

для соединителей типа Luerдля лабораторийдля мешков

Обзор
Leak Tester Control (LTC) — прибор для периодической проверки и калибровки испытательного оборудования для контроля утечек и расхода. Встроенный симулятор утечек позволяет точно проверять способность системы обнаруживать и отвергать дефектные изделия.

Характеристики
LTC подключается в отвод между испытательным оборудованием и проверяемой деталью с помощью поставляемого быстросъёмного Т‑соединения Staubli®. Оператор регулирует поток утечки при помощи ручного игольчатого клапана или включает/отключает симулируемую утечку с 3,5" сенсорного экрана. Внутренние датчики давления и расхода измеряют давление в линии и фактический поток утечки; оба значения отображаются одновременно для прямого сравнения.

Подключения
USB‑порт для подключения к ПК и поддержка USB‑накопителя для записи данных и обновлений ПО.

Преимущества

• Максимальное давление до 40 бар
• Полный диапазон потока до 950 cm3/min
• Доступны диапазоны измерения вакуума
• Разрешение измерения до 1 Па и 0,01 cm3/min по расходу
• 3,5" цветной TFT сенсорный дисплей для настройки и просмотра
• Высокоточный микроклапан для моделирования утечки и игольчатый клапан для грубой регулировки
• Сохранение данных испытаний на USB‑накопитель

Комплектация

• Транспортировочный кейс
• Универсальный блок питания с USB‑выходом
• USB‑кабель (Type A → micro USB)
• USB‑накопитель с программой обновления
• Быстросъёмное соединение Staubli RBE03
• Т‑соединение с разъёмом Staubli

Применение
LTC устанавливается между тестером утечек и проверяемой деталью. Оператор задаёт или симулирует утечки для проверки порогов обнаружения и программ тестирования. Прибор обеспечивает прямые показания давления и расхода и поддерживает периодические процедуры калибровки и проверки для обеспечения трассируемости.

Технические характеристики

• Максимальное испытательное давление: до 40 бар
• Вакуумный диапазон: до -900 mbar (доступные диапазоны)
• Полный диапазон потока: до 950 cm3/min
• Разрешение по давлению: до 1 Па
• Разрешение по расходу: до 0,01 cm3/min
• Дисплей: 3,5" цветной TFT с сенсорным управлением
• Симуляция утечек: высокоточный микроклапан и игольчатый клапан
• Датчики: внутренний датчик давления и датчик расхода для прямых измерений
• Быстрое соединение: поставляемое T‑соединение Staubli® RBE03
• Регистрация данных: поддержка через USB и USB‑накопитель
• Область применения: периодическая проверка, калибровка и сертификация испытательного оборудования; поддержка документации в соответствии с ISO 9001
