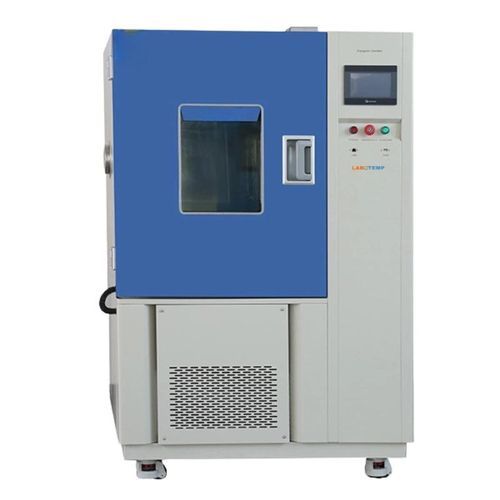

Термостатическая испытательная камера CTC-01

климатическаядля измерения температурыс тепловым ударом

Обзор
Криогенная камера Labotemp CTC-01 — прецизионная камера для испытаний при очень низких и высоких температурах от −120°C до +150°C. Предназначена для термических циклов, термических ударов и оценки стабильности электронных компонентов, аккумуляторов, авиационных и автомобильных деталей. Обеспечивает точное регулирование (±0,5°C), быстрые скорости нарастания (нагрев до 3°C/мин, охлаждение 1°C/мин) и каскадную холодильную установку Tecumseh для надёжного глубокого охлаждения.

Ключевые преимущества

• Широкий температурный диапазон для криогенных и климатических испытаний (−120°C до +150°C).
• Точное и равномерное поддержание температуры: колебание ±0,5°C, отклонение ±2,0°C.
• Эффективные термические циклы: быстрое нагревание (3°C/мин) и контролируемое охлаждение (1°C/мин).
• Прочная конструкция с внутренней облицовкой из SUS304 и наружным покрытием из стального листа.
• Программируемый цветной ЖК тачскрин-контроллер с подключением Ethernet/PC Link для автоматизации и записи данных.

Особенности

• Каскадный холодильный агрегат Tecumseh (каскадный компрессор) для глубокого охлаждения.
• Система охлаждения с механическим компрессором.
• Нагревательный элемент: нихромовый нагреватель.
• Датчик температуры: PTR платиновое сопротивление PT100Ω / MV класс A.
• Циркуляция воздуха посредством центробежного вентилятора для равномерного воздушного потока.
• Смотровое окно с внутренней подсветкой и двойным термостабильным силиконовым уплотнением.
• Множество защит: защита от перегрева, защита от перегрузки по току, защита при высоком давлении хладагента, защита от утечки на землю.
• Качественная термоизоляция: полиуретановая пена и изоляционная вата.
• Стандартная комплектация: 1 кабельный ввод (Φ50) с заглушкой; 2 полки.

Применения

• Испытания термических циклов и термических ударов электронных компонентов, аккумуляторов и узлов.
• Оценка надёжности и стабильности авиационных и автомобильных деталей.
• Научно-исследовательские лаборатории, отделы контроля качества, полупроводниковая отрасль, оборона и промышленные испытательные площадки.

Технические характеристики (таблица)
Диапазон температур: -120℃ ~ +150℃
Объём внутренний: 100 L
Питание: 380V 50Hz
Внутренние размеры (Ш×Г×В): 700×800×900 mm
Габаритные размеры (Ш×Г×В): 1200×1340×2020 mm
Колебание температуры: ±0,5°C
Отклонение температуры: ±2,0°C
Скорость охлаждения: 1°C / min
Скорость нагрева: 3°C / min
Система охлаждения: Система механического компрессионного охлаждения
Холодильный агрегат: Каскадный компрессор (Tecumseh cascade)
Нагревательный элемент: Нихромовый нагреватель
Контроллер: Программируемый цветной ЖК тачскрин-контроллер, Ethernet, PC Link
Датчик температуры: PTR платиновое сопротивление PT100Ω / MV класс A
Циркуляция воздуха: Центробежный вентилятор
Материал корпуса: Стальной лист с защитным покрытием
Внутренний материал: SUS304 нержавеющая сталь
Теплоизоляция: Полиуретановая пена и изоляционная вата
Смотровое окно: Внутреннее освещение, двойное термостабильное силиконовое уплотнение
Стандартная комплектация: 1 кабельный ввод (Φ50) с заглушкой; 2 полки
Максимальный уровень шума: 65 dBA
Устройства безопасности: Защита от перегрева; Защита от перегрузки по току; Защита при высоком давлении хладагента; Защита от утечки на землю
Масса нетто: 480 kg
Масса брутто: 578 kg

Стандартные аксессуары / Запасные части

• Датчик температуры
• Твердотельное реле
• Контактор

Технические данные

• Модель: CTC-01
• Температурный диапазон: -120℃ до +150℃
• Внутренний объём: 100 L
• Внутренние размеры (Ш×Г×В): 700 × 800 × 900 mm
• Габаритные размеры (Ш×Г×В): 1200 × 1340 × 2020 mm
• Скорость нагрева: 3°C / min (среднее, без нагрузки)
• Скорость охлаждения: 1°C / min (среднее, без нагрузки)
• Колебание температуры: ±0,5°C
• Отклонение температуры: ±2,0°C
• Контроллер: Программируемый цветной ЖК тачскрин с Ethernet и PC Link
• Охлаждение: Каскадный компрессор с механической компрессионной системой охлаждения (Tecumseh cascade)
• Внутренний материал: SUS304 нержавеющая сталь
• Наружный материал: Стальной лист с защитным покрытием
• Теплоизоляция: Полиуретановая пена и изоляционная вата
• Циркуляция воздуха: Центробежный вентилятор
• Смотровое окно: Двойное термостабильное силиконовое уплотнение с внутренним освещением
• Стандартная конфигурация: 1 кабельный ввод (Φ50) с заглушкой; 2 полки
• Уровень шума: ≤65 dBA
• Нетто масса: 480 kg; Брутто масса: 578 kg
• Защитные функции: Перегрев, Перегрузка по току, Высокое давление хладагента, Утечка на землю
