Датчик дыхания давления

Обзор

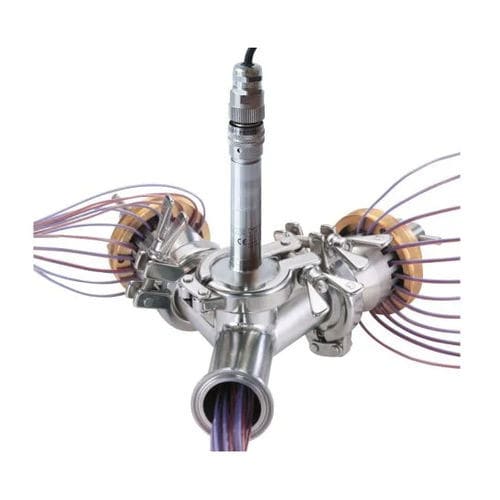

Абсолютный датчик давления Kaye — высокоточный сенсор, разработанный для автоклавов, паровых стерилизаторов и систем Steam‑in‑Place (SIP). Он измеряет абсолютное давление параллельно с температурой для поддержки валидации насыщенного пара и квалификации автоклавов. Оптимизирован для прямой интеграции с системами Kaye Validator (Kaye Validator AVS, Kaye Validator 2000) и при подключении к совместимому оборудованию Kaye не требует внешнего питания.

Почему измерение давления важно
Точное измерение давления вместе с температурой необходимо для валидации паровой стерилизации. Давление определяет температуру кипения и, следовательно, температуру насыщенного пара. Контроль давления подтверждает условия насыщения, помогает выявлять утечки или неисправности вакуумной системы и дает информацию о качестве пара (соотношение пара и жидкости), что критично для валидации и управления процессом.

Калибровка и температурная компенсация
Датчики давления чувствительны к температуре. Для максимальной точности калибровку следует проводить при рабочей температуре датчика; для автоклавов это обычно включает калибровку при 121°C. Датчики Kaye, используемые для валидации автоклавов, калибруются в рабочих условиях и имеют температурную компенсацию для минимизации погрешностей измерения в паровой среде.

Интеграция и применение
Датчик выдает напряжение в диапазоне, совместимом с проводкой Kaye Validator (чувствительность 1 V–5 V), и монтируется непосредственно на фланец Tri‑Clover 1,5 дюйма. Он специфицирован и откалиброван на весь температурный диапазон автоклава и подходит для динамических измерений давления в ходе валидации и текущего мониторинга процесса.

Особенности

• Спроектирован для паровых стерилизаторов и условий SIP
• Высокоточное измерение абсолютного давления в диапазоне температур автоклава
• Прямое крепление к фланцу Tri‑Clover 1,5 дюйма
• Полная ISO‑17025 трассируемая калибровка по давлению и температуре
• Прямое подключение к системам Kaye Validator без внешнего питания при совместимых моделях

Применения

• Квалификация и валидация автоклавов
• Мониторинг качества пара и паровые приложения
• Системы Steam‑in‑Place (SIP)

Технические характеристики
Type: Absolute Pressure Transducer
Range: 0 bar to 4 bar (59 psia) Absolute
Sensitivity: 1V to 5V
Non‑linearity & hysteresis: ±0.2% combined
Temp. compensated range: 110°C – 140°C
Accuracy: 10 mbar (0.147 psi) at 110°C – 140°C
Calibration: Pressure calibration performed at 23°C and 121°C (ISO‑17025 трассируемая)

Поддержка ПО

• Kaye Validator Report Wizard формирует отчеты в соответствии с EN554, HTM2010 и ISO‑17665
• Графики насыщенного давления и температуры с использованием измеренных данных и вычисленных показаний насыщения
• Автоматическое определение прохождения/непрохождения равновесия и расчёт пределов Tb / Tb+3
