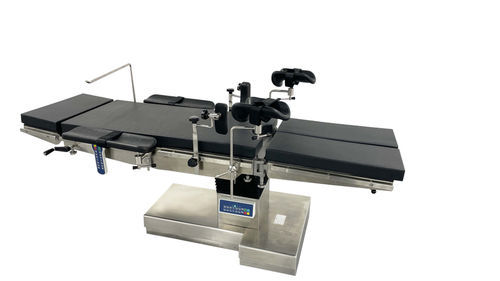

Универсальный операционный стол SXD8004-B

для гинекологиидля ортопедиидля офтальмологии

Обзор Операционный стол Suxin. SXD8004-B Многоцелевой электрогидравлический операционный стол. Предназначен для медицинских учреждений для поддержки пациентов, особенно для акушерства и гинекологии. Для обеспечения стабильной и надежной передачи данных используются электрические компоненты управления. Самоблокировка различных положений после регулировки надежно обеспечивает безопасность работы. Основной корпус изготовлен из высокопрочной углеродистой стали; крупные детали выполнены из нержавеющей стали 0Cr18Ni9. Матрас изготовлен из передовой PU внешней и внутренней подушки резиновой губки и хлопка памяти материала. Сырьевой материал для кровати - асептическая обработка, огнеупорная, антистатическая специальная плита. Линия гладкая, простая и четкая, сильная коррозионная стойкость, легко дезинфицируется и чистится. I (Основное применение и структура)

• Операционная кровать представляет собой электрический гидравлический приводной механизм: электрическая регулировка подъема поверхности кровати, наклона назад и назад, наклона влево и вправо, подъема задней панели, тормоза - пять основных групп действий.
• Операционная кровать оснащена функцией перевода, приводимой в действие независимым гидравлическим цилиндром.
• Оснащен высокопроизводительной аккумуляторной батареей международного бренда, которая может удовлетворить потребности около 50 операций; батарея не требует обслуживания; стол также поддерживает питание от сети переменного тока для безопасности.
• Два комплекта независимых систем управления с согласованными функциями: ручной проводной контроллер и панель аварийного управления колонной для обеспечения надежной работы при отказе одной системы управления.
• Номинальная грузоподъемность: 250 кг.
• Рама и колонна изготовлены из высококачественной нержавеющей стали. Основание изготовлено из стеклопластика: ударопрочное, коррозионностойкое, устойчивое к дезинфекции, никогда не ржавеет, прочное и долговечное.
• Стол позволяет проводить рентгеновскую визуализацию; нижняя сторона стола имеет направляющие для транспортировки рентгеновской кассеты/бокса.
• Столешница состоит из головной пластины, задней пластины, тазобедренной пластины и отдельной пластины для ног. Головная и ножная пластины съемные; ножная пластина разделяется и складывается (+20° / -90°) с помощью пневматической пружины; головная и ножная пластины могут быть взаимозаменяемыми.
• Независимый электрический гидравлический тормоз управления для фиксации или перемещения стола и обеспечения устойчивости.
• Однокнопочные функции: одна клавиша для формирования положения сгибания и разгибания спины и одна клавиша сброса.

II Технические характеристики Размеры столешницы： Общая длина: 2060 мм Ширина: 520 мм Поверхность стола - мин. высота: 950 мм Ход: 600 мм Диапазон движений： Тренделенбург: ≥35° Реверсивный Тренделенбург: ≥35° Боковой наклон: ≥25° Регулировка секций： Откидывание задней панели вверх: ≥85° Раздвижная: ≥340 мм Поясная доска: ≥120 мм Ножная доска: ≥90° Безопасность устройства: Класс I Тип B Рабочее напряжение: AC/DC 24V Внутренняя мощность: 200VA Тип предохранителя: 3A 5×20 мм III Конструкция Электрический операционный стол использует электрогидравлические системы для управления всеми движениями: регулировка высоты, тренделенбург и обратный тренделенбург, боковой наклон, движения спины, движения вперед и назад и тормоз. Управление головной секцией, ножной секцией и вертикальным поворотом столешницы осуществляется вручную. Стол состоит из пяти секций: головной секции, спинной секции, поясной секции (опция), секции для сидения и ножной секции. Движение вперед/назад и поворот столешницы на 180° облегчают перспективу С-образной руки. Основные материалы: нержавеющая сталь, высокопрочный чугун и алюминий. Круглая крышка и основание из нержавеющей стали имеют пыле- и влагонепроницаемый вид. Оснащен электрическими тормозами. Легко транспортировать, переносить и чистить. Простая схема конфигурации 1 - головной рельс 2 - Спинной поручень 3 - Почечный мостик 4 - Подъязычная перекладина 5 - Ножной поручень 6 - Подголовник 7 - Опора для спины 8 - Подиальная опора 9 - Управление корпусом 10 - Управление трубкой 11 - Опора для ног 12 - База 13 - Передняя крышка базы 14 - Задняя крышка базы IV Инструкция - Предоперационная подготовка

• После нажатия клавиши разблокировки работайте с другими функциональными клавишами более 40 с; если функциональные клавиши работают непрерывно в течение 30 с, загораются индикатор разблокировки клавиш и индикатор стола.
• Индикатор разблокировки клавиш и индикатор стола должны быть яркими перед началом работы.
• Во время работы одновременно нажимайте только одну функциональную клавишу; одновременное нажатие нескольких клавиш может помешать выполнению действий.
• После операции верните стол в исходное положение.
• Для подробного описания клавиш контроллера обратитесь к символам функций контроллера.

Положение и перемещение операционного стола

• Позиционирование: нажмите кнопку "Стоп перемещения ложа", чтобы установить операционный стол.
• Перемещение: нажмите кнопку "Пуск перемещения ложа", чтобы разблокировать механизм блокировки и переместить стол.

Установка положения (примеры)

• Поднятие: нажмите кнопку "подъем".
• Опускание: нажмите кнопку "опускание".
• Наклон вперед: нажмите кнопку "наклон вперед".
• Наклон назад: нажмите кнопку "наклон назад" (не сгибайте заднюю панель в состоянии наклона назад).
• Наклон вправо / наклон влево: нажмите соответствующие кнопки наклона.
• Сложение спинки / опускание задней плоскости: нажмите кнопки сложения спинки (избегайте изгиба, который может повредить оборудование).
• Перевод вперед/назад: нажмите кнопки перевода вперед или назад; не переводите во время складывания или наклона задней плоскости.
• Выпуклость / вогнутость стола: комбинированные операции наклона и складывания задней панели создают выпуклые/вогнутые формы.

V Аксессуары (простой список) Список принадлежностей (в комплекте и с установкой; можно выбрать по желанию пользователя): 1. Головная секция - 1 2. Экран для анестезии - 1 3. Опора для тела - большая 1, малая 1 4. Плечевая опора - 2 5. Подставка для рук - 2 6. Коленный костыль - 2 7. Подушка - 1 8. Ремень для фиксации тела - 1 9. Пластина для ног - 2 VI Внимание

• Перед использованием плотно зафиксируйте все ручки, чтобы предотвратить ослабление или скольжение.
• Стол может электрически выполнять шесть движений; используйте их отдельно.
• После каждой операции очистите стол, держите столешницу горизонтально и опустите мост почки.
• Содержите ручной оператор в чистоте и сухости; после использования повесьте обратно на дорожку.
• Не наступайте на шнуры питания или управления, чтобы избежать повреждений.
• Стол должен быть подключен к клемме заземления; рекомендуется использовать антистатическое заземление.
• Избегайте использования в условиях сильного электрического поля.
• Храните стол в сухом помещении, чтобы защитить электрические части управления.
• Ремонт и капитальный ремонт должны выполняться профессиональным обслуживающим персоналом.
• Регулярное обслуживание рекомендуется проводить ежегодно; срок службы около десяти лет - используйте в течение периода обслуживания/безопасности.

VII Очистка, дезинфекция и стерилизация

• Промывать стол водой запрещено.
• Чистить мягкой тканью, губкой, влажной салфеткой или моющим средством. Не используйте жесткую щетку, стальную проволочную щетку, обеззараживающий порошок, краску, эфир, сильные кислоты/щелочи или другие агрессивные чистящие средства.
• Дезинфекция матраса: спирт, эфир, ультрафиолетовое обеззараживание допустимо (избегайте высокотемпературной стерилизации).

VIII Условия эксплуатации в окружающей среде

• Температура окружающей среды: 5℃ ~ 40℃
• Относительная влажность: ≤70%
• Атмосферное давление: 86,0 кПа ~ 106,0 кПа
• Напряжение питания (рекомендации по хранению упакованного устройства): AC220V ±22V, 50Hz ±1Hz

IX Техническое обслуживание Техническое обслуживание оборудования необходимо проводить один раз в год. Все движущиеся части должны быть полностью смазаны. Скользящие части и направляющие должны быть смазаны вазелином. Затяните соединительные винты и убедитесь, что они не ослаблены. X Устранение неисправностей (выборочно) Неполадки: Операционный стол не работает - Возможные причины: не вставлен штекер, отключено питание, перегорел предохранитель - Решение: снова подключите питание/вставьте штекер, проверьте состояние выключателя, замените предохранитель. Явление: Частичные функции не работают - Возможные причины: кнопка ручного оператора не работает, штекер ручного оператора/контроллера не вставлен, контроллер сломан - Решение: замените ручной оператор, проверьте состояние переключателя, обратитесь к специалисту, если контроллер сломан. Явление: Ножная пластина/спинная пластина опускается автоматически - Возможные причины: слишком слабый переключатель блокировки газовой пружины или сломана газовая пружина - Решение: отрегулируйте переключатель блокировки или замените газовую пружину. Феномен: Стол может двигаться - Возможные причины: устройство блокировки ролика отклонилось или ролик сломан - Решение: откройте крышку основания и отрегулируйте устройство блокировки или замените ролик. Явление: Отказ аккумулятора - Возможные причины: истек срок службы аккумулятора или сломан предохранитель на выходе аккумулятора - Решение: заменить аккумулятор или заменить предохранитель. Caractéristiques / spécifications techniques

• Модель: SXD8004-B
• Грузоподъемность: 250 кг
• Общая длина: 2060 мм
• Ширина: 520 мм
• Минимальная высота: 950 мм
• Ход подъема: 600 мм
• Ход раздвижения: ≥340 мм
• Тренделенбург / обратный тренделенбург: ≥35°
• Боковой наклон: ≥25°
• Складывание спинки: ≥85°
• Ход талии: ≥120 мм
• Складывание ножной доски: ≥90°
• Рабочее напряжение: AC/DC 24V
• Потребляемая мощность: 200 VA
• Предохранитель: 3A (5×20 мм)
• Аккумулятор: высокопроизводительный перезаряжаемый аккумулятор, поддерживает ~50 операций (не требует обслуживания)
• Материалы: основная рама из нержавеющей стали; оболочка основания из стекловолокна; матрас из ППУ с пеной памяти
• Классификация безопасности устройства: Класс I, Тип B
• Совместимость с рентгеном (радиопрозрачная конструкция столешницы и направляющая для рентгеновской кассеты)
• Управление: ручной проводной контроллер + колонный пульт аварийного управления (две независимые системы управления)
• Перевод: независимый перевод с приводом от гидроцилиндра
