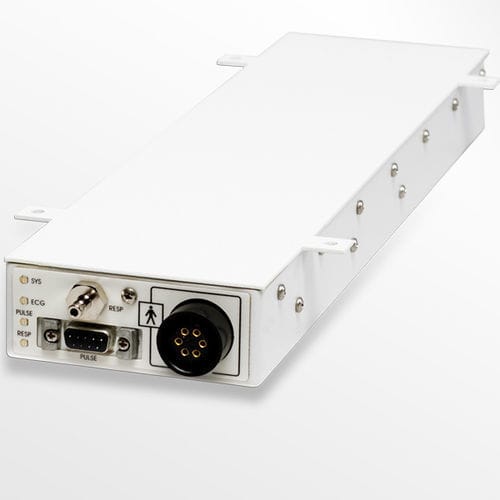

Модуль PAM - это встроенный комплект приборов, который обеспечивает точное срабатывание стробирования для использования в среде МРТ. Модуль PAM-200 - это комплексное решение, состоящее из блока сбора ЭКГ, оптического плетизмографа для сбора импульсов и пневматической дыхательной подушки для сбора данных о дыхании.
Сбор ЭКГ пациента
В PAM используется конфигурация из 4 отведений: правая рука, левая рука, правая нога и левая нога. Правая нога является контрольным отведением, а правая рука, левая рука и левая нога - активными отведениями. PAM обеспечивает два одновременных вектора. Первый вектор - правая рука и левая нога. Второй вектор - правая нога и левая нога. Эти два вектора ортогональны друг другу, и в результате на один вектор меньше влияют магнитные градиенты.
Сбор данных о дыхании
В PAM используется пневматическая техника, которая реагирует на расширение грудной клетки во время дыхания. Наполненный пеной сильфон крепится к пациенту с помощью ремня, и давление воздуха в сильфоне меняется при движении грудной клетки и сжатии сильфона. Внутренняя пена обеспечивает пружинящее действие для возвращения сильфона в предварительно сжатое состояние. Сильфон крепится к модулю системы PAM с помощью гибкой пластиковой трубки, электрическое соединение отсутствует. Сильфон имеет жесткую основу, которая способствует сжатию при движении грудной клетки. Положительное давление (выдох) приводит к положительному дыхательному сигналу. Дыхательный сигнал передается в цифровом потоке на компьютер консоли, но в PAM предусмотрен аналоговый сигнал для управления светодиодным индикатором, который может быть расположен на портале или корпусе магнита.
---
