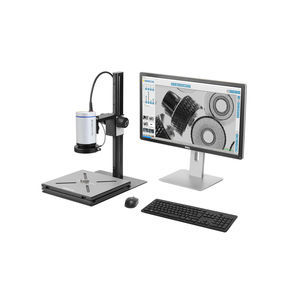

Оптический видеомикроскоп U50s

цифровойдля контроляближний ИК-спектр

Обзор
Модульный цифровой инспекционный микроскоп 4K60, предназначенный для интеграции в промышленные и лабораторные системы визуализации. Встроенное управление камерой и объективом, SDK для интеграции стороннего ПО, совместимость с широким ассортиментом штативов Inspectis, объективов, вариантов освещения и ПО INSPECTIS©.

Ключевые характеристики

• Видеовыход 4K 2160p при 60 fps (Ultra HD)
• Чувствительный сенсор с широким динамическим диапазоном и точной цветопередачей
• 25:1 моторизованный оптический зум с быстрым центральным автофокусом и 7-лезвийной диафрагмой (F1.6–4.8)
• 2x цифровой зум с 3D шумоподавлением (в сумме до 50:1 эффективного увеличения)
• Управление на корпусе: зум, фокус, диафрагма, яркость, баланс белого
• В комплекте SDK для управления камерой в реальном времени и интеграции в системы
• Компактный алюминиевый корпус для промышленного применения и интеграции

Оптика и производительность
Система обеспечивает 4K-изображение с низкой задержкой и обработкой сигнала, снижающей мерцание и блики. Стандартная оптика обеспечивает рабочее расстояние 225 мм и поле зрения от 211 мм (1x) до 4,0 мм (50x). Модель LWD доступна с рабочим расстоянием до 500 мм. Увеличение на экране примерно от 2,9x до 151x со стандартным объективом и до 1737x с высокодиоптрическими макро-линзами.

Управление, ПО и интеграция
Точные настройки камеры и объектива через верхние кнопки на корпусе; опциональные дистанционные консоли расширяют функционал (зум, диафрагма, ручной/автофокус, баланс белого, наложения, вызов памяти). Программные опции INSPECTIS© (Basics, Pro, ProX, OAI) поддерживают захват, метрологию и анализ. SDK включён для интеграции в сторонние системы.

Комплектация (HD-116)

• Inspectis U50s Ultra HD 2160p 60fps модульный инспекционный макроскоп, x50 зум (25:1 оптический + 2x цифровой)
• Блок питания
• Руководство пользователя и документация
• Двухлетняя гарантия на новый продукт

Основные преимущества

• 4K60-видео с очень низкой задержкой, подходит для инспекции быстро движущихся объектов
• Моторизованный зум с быстрым центральным автофокусом
• Конструкция с одним кабелем для облегчённой установки и стабильного сигнала
• Полная совместимость с ассортиментом аксессуаров Inspectis
• Оптика оптимизирована для инспекции мелких и движущихся компонентов (стенты, пипетки, часы и т.д.)

Загрузки и медиа
Производитель предоставляет брошюру, технические и системные PDF-файлы и каталог продукта. Доступно демонстрационное видео продукта.

Технические характеристики

• Видеовыход: 4K 2160p, 60 fps (Ultra HD)
• Сенсор: ~8,3–8,4 МП эффективных
• Оптика: 25:1 моторизованный зум с автофокусом и управлением диафрагмой (F1.6–4.8)
• Цифровой зум: 2x с 3D шумоподавлением (в сумме до 50:1)
• Увеличение (28" монитор): ~2,9x–151x (стандартный объектив); до 1737x с +56 диоптрической линзой
• Поле зрения: 211 мм (1x) до 4,0 мм (50x); 0,35 мм при 50x с +56 диоптриями
• Рабочее расстояние: 225 мм (стандарт); LWD до 500 мм; 18 мм с +56 диоптриями; общий диапазон 185–225 мм
• Интерфейсы: HDMI 2.0 видеовыход; 5P MiniDin питание; 8P MiniDin коммуникация
• Управление: Зум, Iris (F#), Auto Brightness, AF/MF, White Balance (верхние кнопки и опции дистанционного управления)
• ПО: Zoom, Focus, Iris, Shutter, Brightness, Gain, Sharpness, Contrast, VE, White Balance, Clarity, FlipV/FlipH, NIR-mode, Memory Save/Recall (16)
• Внешние дистанционные: Zoom, Iris, Brightness, Focus, White Balance, Picture Quality Mode, Overlays, Image Rotate/Freeze, Memory, Foot-switch
• Освещение: Белое LED-кольцо, одиночный/двойной точечный LED со стойкой, яркопольный LED-прозрачный свет, UV LED
• Хранение/Эксплуатация: Хранение -20° до +60°C, 20–95% RH без конденсации; Эксплуатация -5° до +40°C, 20–95% RH без конденсации
• Габариты и вес: Ø86.5 x 160 мм (без кабеля); ~0.88 кг (без кабеля и стойки)
