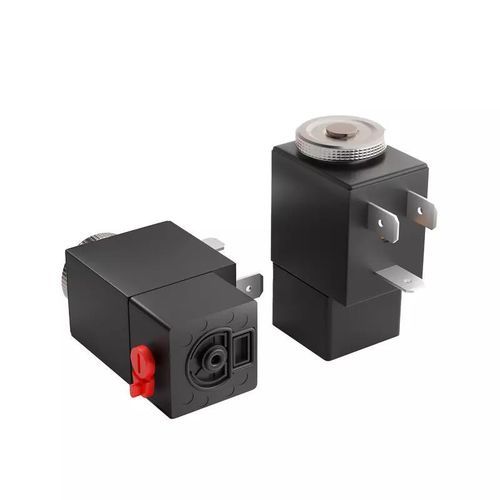

Клапан медицинской INTERSOL

с ручным управлением

Серия 22 мм INTERSOL — компактная линейка клапанов, разработанная для газов и совместимых жидкостей, с установкой на коллектор и боковыми портами для упрощённой интеграции. Предназначена для очень высокой частоты циклов и длительного срока службы.

Ключевые характеристики

• Конфигурации клапанов 2/2 и 3/2 с монтажом на коллектор
• Компактный шаг: 22 мм
• Все порты с одной стороны для удобной интеграции
• Длительный ресурс: > 25 млн циклов
• Высокая скорость: до 2000 циклов в минуту
• Доступные диаметры отверстий до 1,8 мм

Доступные варианты

• 09-211I-01830+AQF — Диаметр отверстия: 1,8 mm; Kv: 1 l/min; Давление (макс): 8 Bar; Функция клапана: 2/2NC
• 09-211I-02-30+AQF — Диаметр отверстия: 1,2 mm; Kv: 0.6 l/min; Давление (макс): 15 Bar; Функция клапана: 2/2NC
• 09-211I-03-30+AQF — Диаметр отверстия: 1,6 mm; Kv: 0.8 l/min; Давление (макс): 10 Bar; Функция клапана: 2/2NC
• 09-221I-01830+AQF — Диаметр отверстия: 1,8 mm; Kv: 0.75 l/min; Давление (макс): 12 Bar; Функция клапана: 2/2NO
• 09-311I-01430+AQF — Диаметр отверстия: 1,4 mm; Kv: 0.7 l/min; Давление (макс): 12 Bar; Функция клапана: 3/2NC
• 09-311I-01830+AQF — Диаметр отверстия: 1,8 mm; Kv: 1 l/min; Давление (макс): 8 Bar; Функция клапана: 3/2NC
• 09-311I-02-30+AQF — Диаметр отверстия: 1,2 mm; Kv: 0.6 l/min; Давление (макс): 15 Bar; Функция клапана: 3/2NC
• 09-311I-03-30+AQF — Диаметр отверстия: 1,6 mm; Kv: 0.8 l/min; Давление (макс): 10 Bar; Функция клапана: 3/2NC
• 09-321I-01430+AQF — Диаметр отверстия: 1,4 mm; Kv: 0.75 l/min; Давление (макс): 7 Bar; Функция клапана: 3/2NO
• 09-321I-01830+AQF — Диаметр отверстия: 1,8 mm; Kv: 0.85 l/min; Давление (макс): 6 Bar; Функция клапана: 3/2NO

Технические характеристики

• Габарит (footprint): 22 mm
• Среда: воздух, нейтральные газы и совместимые жидкости
• Работа: клапаны прямого действия 2-ходовые и 3-ходовые; нормально закрытые и нормально открытые; универсальная версия с ручным обходом
• Рабочее давление: 0 до 15 bar
• Ресурс: > 25 млн циклов
• Время срабатывания: 8–15 ms (измерено по ISO 12238)
• Потребляемая мощность: 3,8 W
• Вариант монтажа: фланцевый монтаж (коллектор)
• Области применения: аналитика; бионауки
• Доступные диаметры отверстий (пример): 1,2 mm, 1,4 mm, 1,6 mm, 1,8 mm
