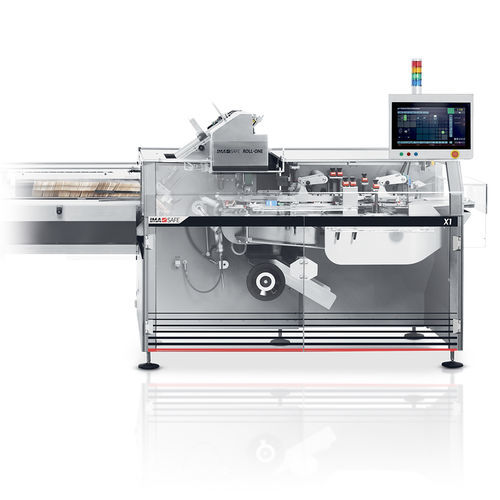

Машина для укладки изделий в картонные коробки с прерывистым движением X Series

с сервоприводомроботизированнаякомпактная

Обзор
Серия X Series представляет собой многофункциональный картонатор прерывистого хода, разработанный для обработки широкого ассортимента продукции с использованием как механических, так и роботизированных систем подачи. Серия доступна в нескольких вариантах, обеспечивает универсальность по размерам картонов и упаковываемым продуктам при компактной конструкции и балконном дизайне. Машина интегрирует решение T&T внутри рамы для сохранения стандартной длины и упрощения конфигурации линии. Конструктивно машина рассчитана на интуитивно понятную эксплуатацию при минимальной подготовке оператора, невысоких требованиях к обслуживанию и быстрой переналадке благодаря сокращённому числу размерных деталей.

Доступные версии

• X1 и XL1
• X2 и XL2 — серводвигательные версии

Ключевые особенности

• Многофункциональный картонатор прерывистого хода
• Механические и роботизированные системы подачи для широкого спектра продукции
• Универсальность по продуктам и размерам картонов
• Компактная конструкция с балконным дизайном для гибкой конфигурации линии
• Интегрированное решение T&T внутри рамы
• Интуитивная эксплуатация при минимальном обучении операторов
• Невысокие эксплуатационные расходы
• Быстрая переналадка благодаря минимальному количеству размерных деталей

Производственное предприятие
Производственное предприятие: IMA Safe

Технические данные
X SERIES – ТЕХНИЧЕСКИЕ ДАННЫЕ
МОДЕЛЬ | X1 – X2* | XL1 – XL2*
Производительность | До 90 коробок/мин. | До 60 коробок/мин.
Размеры коробки
Ширина A (мм) | мин. 15 - макс. 105 | мин. 15 - макс. 165
Высота B (мм) | мин. 12 - макс. 90 | мин. 12 - макс. 100
Длина H (мм) | мин. 65 - макс. 220 | мин. 65 - макс. 220
A+B (мм) | макс. 195 | макс. 240

*Серводвигательная версия

Технические характеристики

• Серия: X Series
• Модели: X1, X2 (серво), XL1, XL2 (серво)
• Производительность: до 90 коробок/мин (X1–X2); до 60 коробок/мин (XL1–XL2)
• Ширина коробки (A): модели X мин. 15–105 мм; модели XL мин. 15–165 мм
• Высота коробки (B): модели X мин. 12–90 мм; модели XL мин. 12–100 мм
• Длина коробки (H): мин. 65–220 мм (обе линейки)
• Максимум A+B: модели X 195 мм; модели XL 240 мм
• Системы подачи: механические и роботизированные
• Конструкция: компактная площадка, балконный дизайн, T&T интегрирован внутри рамы
• Переналадка: быстрая, минимальное число размерных деталей
